模切机探针追标为什么会跑偏？PC5M三工位对标切控制要点

直接答案：模切机探针追标出现跑偏，往往不是探针一个部件造成的，而是标记检测、卷材张力、送料打滑、工位偏移和位置修正策略共同作用的结果。微秒案例中的对标模切机采用PC5M控制13轴：7轴负责收放卷张力，另外6轴分布在3个加工工位，并通过探针抓取带图案材料的实时位置。要把对标切做好，必须把检测信号与整条卷材运动链统一考虑。

一、案例中的三工位对标切是怎样工作的？

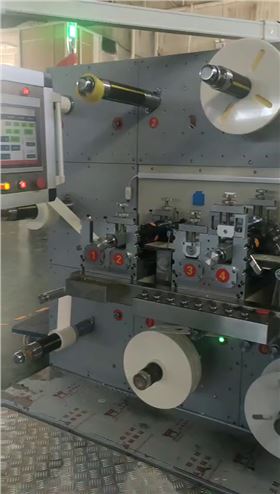

根据项目资料，6个加工轴分为3个工位，对原材料进行切内圈、切外圈以及复合后的外形加工。带图案卷材进入设备后，前段张力轴保持材料稳定输送，探针读取实时标记位置，控制器再根据位置偏差协调后续送料和加工动作。

这种设备看似是三个独立工位，实际上共用同一条材料。前一个工位的位置和张力变化，会影响后面工位的加工位置，因此不能把每个工位完全分开调试。

二、探针追标跑偏的常见原因有哪些？

三、为什么张力不稳会影响对标位置？

卷材不是刚性零件。材料在张力变化时可能发生伸长、松弛或相对辊筒滑动，探针检测到的位置与刀模真正作用的位置就会发生变化。尤其在设备加速、减速、换卷或卷径快速变化时，位置误差更容易出现。

该案例用7个轴处理收放卷张力，说明张力控制本身就是整机核心部分。调试时应分别检查稳态运行、加速段、减速段、暂停后重启和卷径变化过程，而不是只在低速点动时判断对标效果。

四、探针信号进入控制器后应该怎样处理？

1. 确认探针信号的有效沿和响应方向；

2. 记录检测瞬间的材料位置或主轴位置；

3. 计算实际标记与目标位置之间的偏差；

4. 按允许范围进行平滑修正，避免突然改变送料速度；

5. 对连续缺标、重复标记和异常偏差设置报警；
