三菱变频器模块FR-A8NC的安装及使用方法

三菱变频器模块FR-A8NC的安装及使用方法

通讯选件 LED 显示盖板的安装

(1) 拆下变频器的前盖板。(关于前盖板的拆卸方法，请参照变频器本体的使用手册 (详细篇)的第 2 章。)

在变频器的前盖板上，安装用于显示通讯选件运行状态的 LED 的盖板。

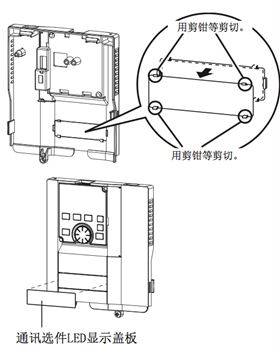

(2) 用剪钳等剪去位于变频器前盖板背面的卡爪，打开用于安装通讯选件 LED

显示盖板的开口。

(3) 为了使通讯选件 LED 显示盖板与选件基板的 LED 的位置一致，要从前盖板 的正面将通讯选件 LED 显示盖板嵌入，压入至以卡爪固定住为止。

选件的安装

(1)通过安装螺丝将间隔件嵌入 2 处不固定的安装孔(参照下 页)。

(2) 将内置选件的接口对准变频器本体侧接口的导轨切实插入至 深处。(安装在变频器的选件接口1上。)
