施耐德ATV71变频器技术篇

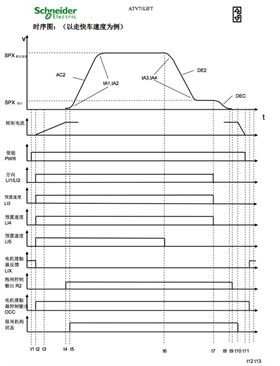

t1-t2 使能信号与方向信号之间的延时, ATV71LIFT 要求使能信号先给(PWR 先得 电)。如果主板同时给出使能信号和方向信号,可以通过变频器的参数:变频 器菜单(DRI) 输入/输出设置(I-O-) LI1 设置(L1)

LI1 延时 (L1d):设为 200ms。 同样设置 LI2 的延时。

t2-t3 变频输出接触器闭合时间。如果参数:输出接触器分配(OCC)被赋值或输出 接触器反馈(rCA)被赋值,此参数可被访问。如果接触器在设定的时间结束时 没有闭合,变频器就会锁定在 FCF2 故障模式。

t4-t5 刹车机构释放时间延时(brt)。

. t6 电梯由额定速度转爬行速度。

. t7 电梯运行方向信号和爬行速度被撤销使电梯减速至零速。

t8-t9 刹车抱紧延时时间(tbE)。请求刹车机构抱紧之前的延时。如果希望电梯完全 停止后抱闸,那么需要设置此延时。

t9-t10 刹车机构抱紧时间(bEt)。抱闸机构抱紧需要的机械延时。

t11 使能信号被撤销。
