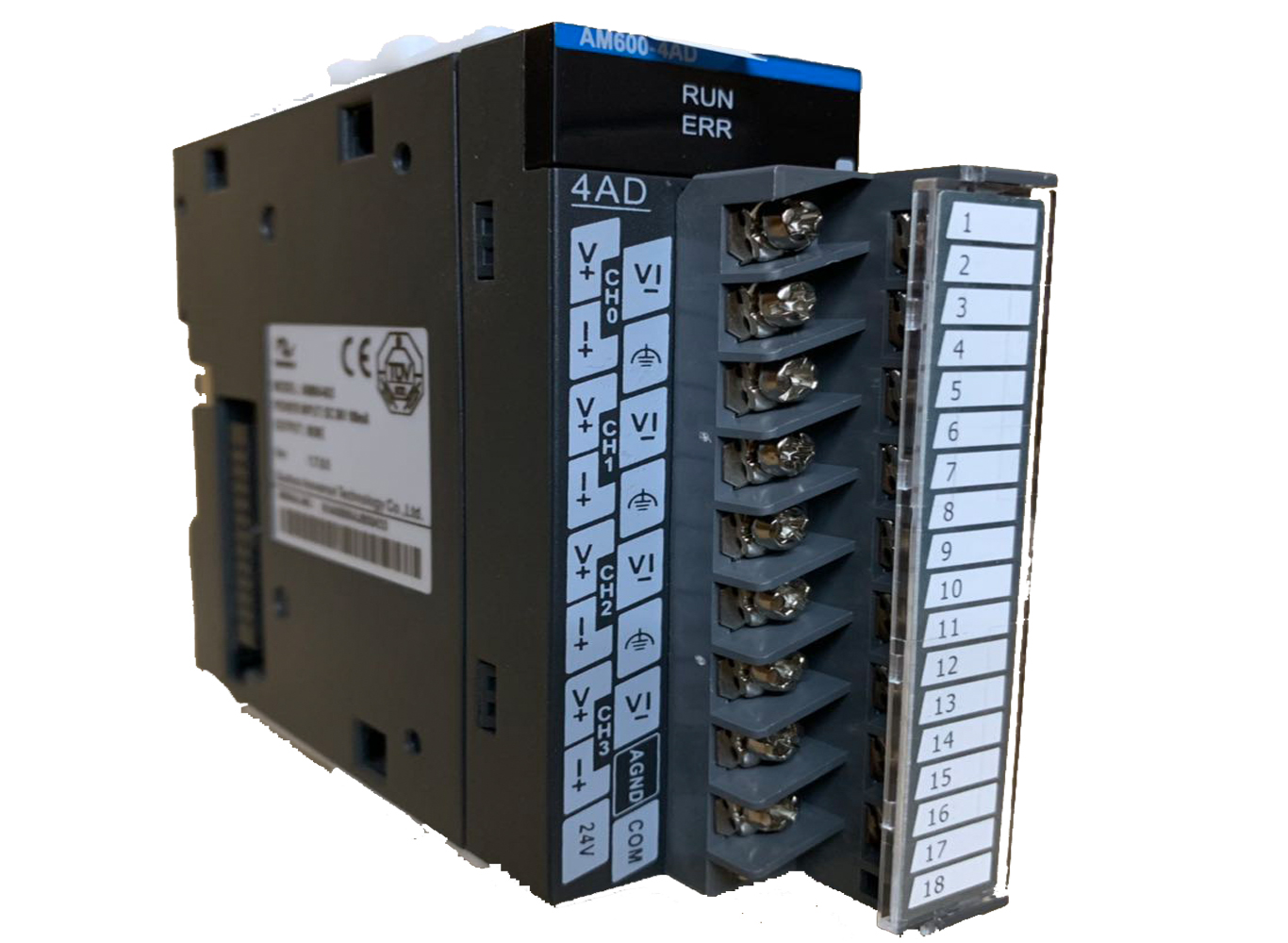

汇川AM600 4AD

接线注意事项

在安装及配线过程中，一定要确保外部电源处于关闭状态，防止触电及模块损坏;

2) 110V/220V交流电源电缆应使用粗导线(最大2mm2)，在连接端子处应扭绞导线，并以较短的长度接入端子，防止 螺丝松动等情况下造成短路;

不要将110V/220V交流电源电缆与直流24V、IO信号线缆、通讯线缆等捆扎在一起，在空间允许范围内保持较远距 离;

4) 配线只能使用75°C以上的铜导线，电源端子螺丝扭力为9.5kg-cm(8.25in-lbs);

当AM600系列模块应用于存在强干扰源的现场(如变频器)，建议增加额外的噪声滤波器抑制干扰噪声，详情见绝缘

电源接通后，DC24V指示灯亮表明电源处于工作状态，如不亮，请考虑电源输入异常及模块故障可能。

接地处理

将交流电源L、N(100-240Vac，50/60Hz)两端接入电源模块的L、N两端，且务必将电源的地线接入模块的 端子

电源滤波器的安装
