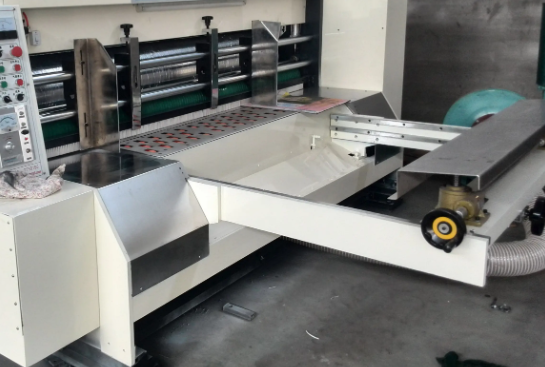

直接答案：瓦楞纸印刷模切机的前缘送纸，需要把主机位置基准、送纸轴运动曲线和各动作允许时间统一起来。微秒这一真实案例采用PC5M加5轴，其中1轴作为编码器轴，原始资料将高速、高精度、凸轮控制和严格时序列为项目特点。
原始案例指出，前缘送纸是瓦楞纸印刷模切机的关键环节，会影响印刷精度、生产效率、成品率和材料成本。纸板进入后续印刷、开槽或模切工位之前，送纸动作必须与主机节拍和位置保持正确关系。
如果送纸过早、过晚或运动曲线不合适，后续工位得到的纸板位置就可能偏离预期。因此控制重点不是单独让输送机构旋转，而是建立稳定的位置基准和严格的动作时序。
| 项目 | 原始案例中的信息 |
| 设备环节 | 瓦楞纸印刷模切机前缘送纸 |
| 控制核心 | 微秒PC5M |
| 运动配置 | 5轴 |
| 位置基准 | 其中1轴作为编码器轴 |
| 案例特点 | 高速、高精度、凸轮控制、严格时序 |
编码器轴可为控制程序提供主机位置或运动基准，其他参与轴再按照设定关系执行动作。原资料没有公开五轴各自的机械名称和凸轮曲线，因此不能仅凭案例页复制轴分工，新的设备仍需根据机械结构重新建立轴表。
电子凸轮用于建立主位置与从轴目标位置之间的函数关系。送纸轴可在一个主循环内按照预定曲线完成加速、跟随、交接和返回，使动作与主机位置保持对应，而不是只依赖固定延时。
调试时应核对主从方向、机械传动比、凸轮相位、啮合条件、退出条件和循环边界。具体曲线、速度和控制周期必须结合纸板规格、机械惯量与伺服配置确定，原案例未公开这些量化参数。
纸板到位与允许送纸信号是否有效；
主机编码器位置与当前设备周期是否一致；
送纸动作的开始、交接和结束窗口是否正确；
前后工位是否处于允许接料或加工状态；
缺料、连张、堵料或轴报警时是否立即阻止错误动作；
暂停、急停和重新启动后是否恢复到正确周期与相位。
严格时序不等于把延时参数调得更小，而是让每个动作都有明确的位置依据、状态条件和异常处理。
确认编码器基准：核对方向、每转计数、机械周期和零位关系。
逐轴验证：检查五轴对应机构、正反方向、原点、限位与安全位置。
低速检查凸轮：观察啮合、跟随、退出及循环衔接是否连续。
加入纸板信号：逐步验证到位检测、送纸允许和后工位联锁。
切换规格：检查不同纸板订单下的配方、相位和运动参数。
验证异常：模拟缺料、暂停、急停和轴报警后的安全恢复。
建议准备前缘送纸机械结构、五轴或拟用轴数的轴表、主机编码器参数、纸板规格范围、设备节拍要求、送纸动作流程、传感器与I/O表、凸轮关系说明及异常恢复要求。旧机改造还应提供现有控制器、伺服、电气图和需要保留的机构。
不能从本案例这样推断。资料只说明五轴中有一轴作为编码器轴，具体硬件接法和轴资源分配应以项目电气方案为准。
不能。最终效果还受机械传动、伺服响应、纸板状态、检测信号、参数和现场调试影响，凸轮只是控制关系中的重要部分。
不能直接复制。五轴是该真实案例的配置，其他设备的机构数量、主机接口、节拍和I/O不同，需要重新选型。
如需了解同类瓦楞纸设备的多轴自动换单，可阅读瓦楞纸纵切机33轴排刀案例。更多微秒控制器与伺服产品可查看微秒产品页面，也可通过在线留言提交机械图、轴表与主机编码器信息。
