三菱F800如何接线(CS信号)和设置瞬时停电再启动功能

文章出处:责任编辑:查看手机网址
扫一扫!三菱F800如何接线(CS信号)和设置瞬时停电再启动功能扫一扫!
人气:-发表时间:2017-05-12 11:10【

以下步骤适用于三菱变频器F800(F840)系列

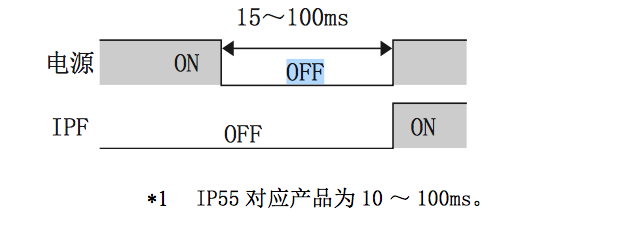

• 瞬时停电保护(E.IPF)或不足电压保护(E.UVT)发生动作后,变频器将切断输出。

• E.IPF、E.UVT动作后,输出瞬时停电/不足电压信号(IPF)。• 初始设定状态下,IPF 信号被分配在端子 IPF 上。也可以通过将

Pr.190 ~ Pr.196 (输出端子功能选择)中的某一个设定为 “2 (正逻辑)或 102 (负逻辑)”,将 IPF 信号分配到其他端子。

• 实施端子分配的变更时,可能会对其他功能产生影响。请确认各端子

的功能后再进行设定。

关于接线 (CS 信号)

Pr.178~Pr.189 (输入端子功能选择)中设定“6”,并对输入端 子分配瞬时停电再启动、高速起步后,当 CS 信号 ON 时可以进行 再启动运转。

对输入端子分配CS信号,并设定了Pr.57 再启动自由运行时间=? “9999” (有再启动动作)时,如果 CS 信号置于 OFF 状态则变 频器将不运行。

整流器分离类型从整流器单元检测瞬时停电。接线为从整流器单 元输出的 IPF 信号输入到 X11 信号分配到的端子的状态。

  • 另外 , 将整流器单元侧的再启动动作也变为有效。(关于整流器

    单元的设定 , 请参照整流器单元的使用手册。)

  • X10,X11 信号输入用端子,请在 Pr.178 ~ Pr.189 的任意一个中

  • 设定“10”(X10)、“11”(X11)并分配功能。(整流器分

    离类型的初始设定已将 X10 信号分配在端子 MRS。)

  • 整流器分离类型的X10信号的初始设定为b接点输入规格。要变更

  • 为 a 接点输入规格时,请设定为 Pr.599 =“0”。
