三菱PLC，Q系列和FX PLC系列之间的区别

文章出处：责任编辑：查看手机网址

扫一扫!

扫一扫!

人气：-发表时间：2020-11-19 09:14【大中小】

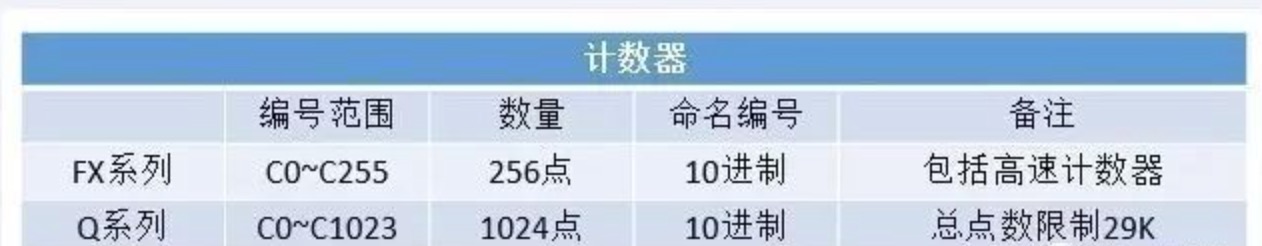

在工业电气的日常工作中工程师们都会接触到，三菱FX系列和Q系列作为三菱旗下的两大PLC系列，此文章说明三菱可编程控制器中使用的内置的输入输出继电器、状态、辅助继电器、计数器、数据寄存器等各种软元件的作用和功能进行了说明。

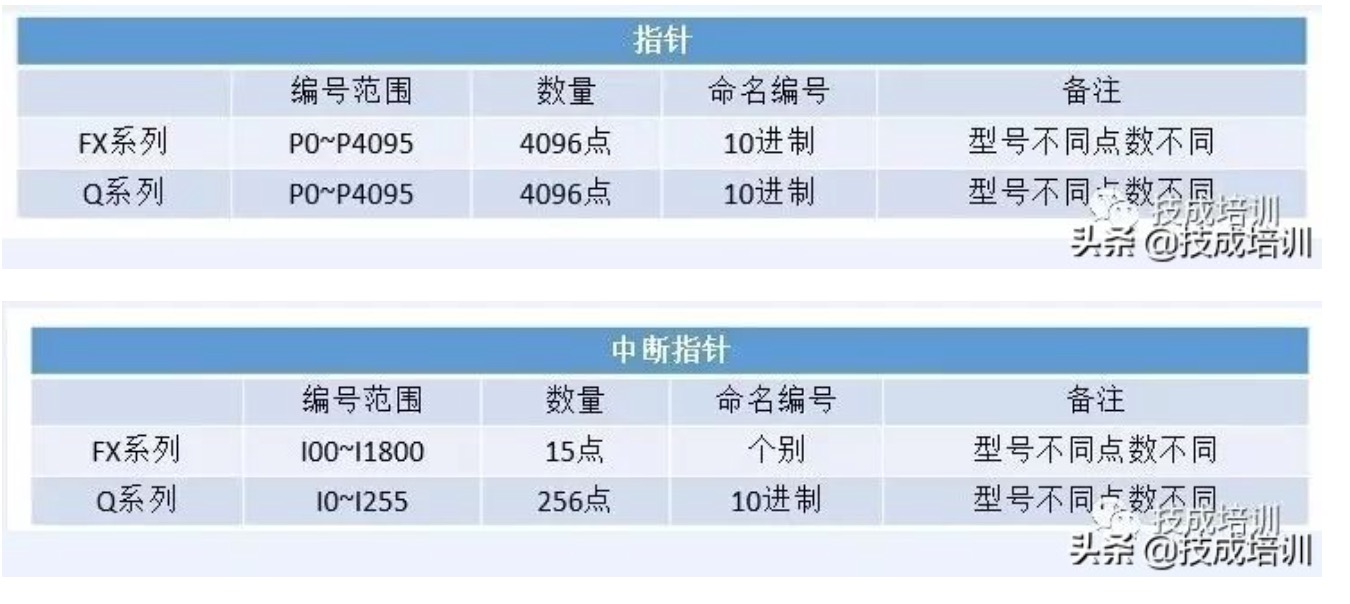

中断指针 I

FX的中断又分为硬件中断，定时中断，高速计数器，其中断编号是固定

Q系列中断分为硬件中与智能模块中断，其中I0~I49中断编号固定，I50~I255根据设置中断因子而产生中断对应中断。

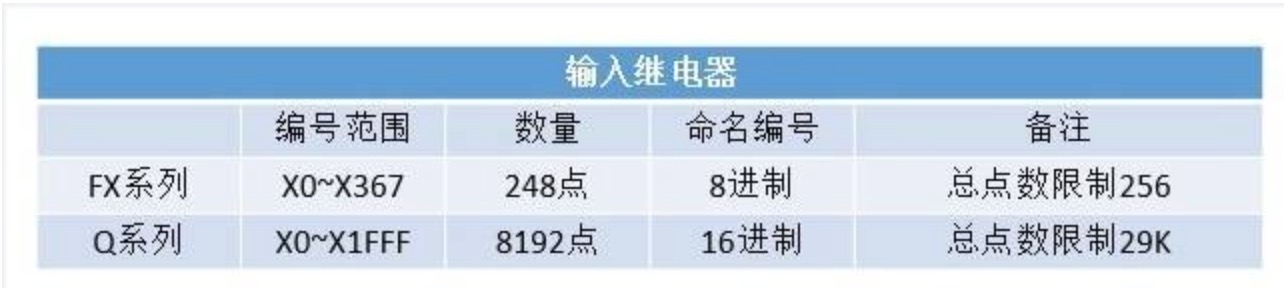

输入继电器 X

输入继电器在FX系列为8进制命名方式，而Q系列为16进制命名方式，所以FX系列没有X8，X9，而Q系列不但有X8,X9还有XA,XB因为采用16进制命名方式。

在FX系列中X的作为外部反馈给PLC的输入信号，而Q系列X除了作为输入信号作用，还可以作为模块与CPU信号交换用，也可以作为通信软件使用，有多种用途。

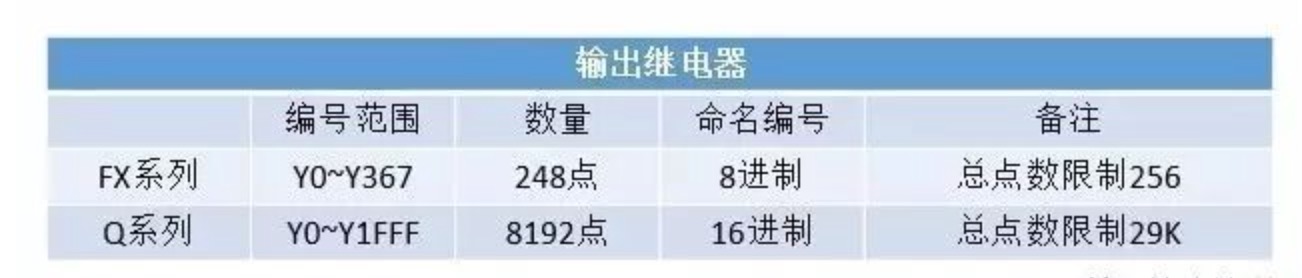

输出继电器 Y

输出继电器在FX系列为8进制命名方式，而Q系列为16进制命名方式，所以FX系列没有Y8，Y9，而Q系列不但有Y8,Y9还有YA,YB因为采用16进制命名方式。

在FX系列中Y的作为PLC控制外围设备的输出信号，而Q系列Y除了作为输出信号作用，还可以作为模块与CPU信号交换用，也可以作为通信软件使用，有多种用途。

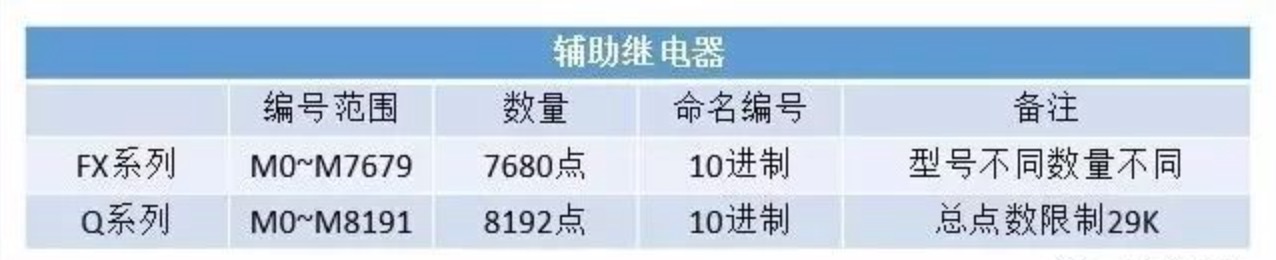

辅助继电器 M

辅助继电器M在FX系列数量区别在于型号不同数量会不同，比如FX3S的M为1536点，而FX3U的M为7680点，而Q系列M的数量取决在'软元件设置'中分配的数量，最多在29K以内

在FX系列M分为一般用途和断电保持用途，而Q系列的M都是一般用途，也就是断开复位型，也不是说Q系列做不了断电保持的辅助继电器功能，而且用L软元件来实现断电保持。Q系列M还可以做局部软元件功能。

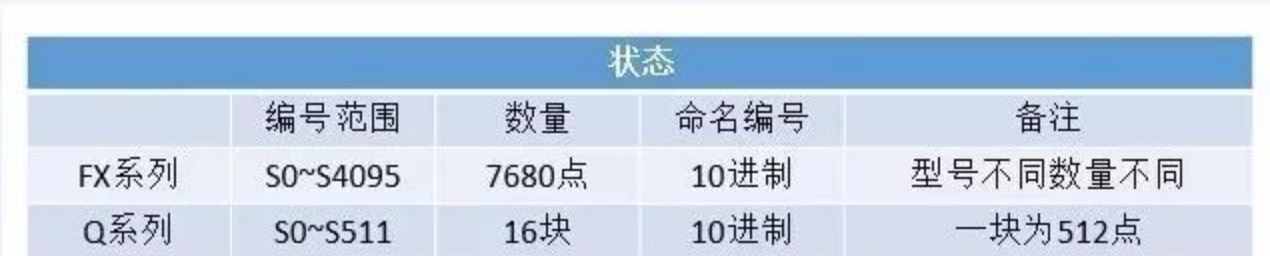

状态 S

状态S ，在FX系列可以在梯形图配合STL指令使用，也可以SFC图的编程方式使用状态.。在Q系列中，步进继电器是 SFC 程序专用的软元件，因此不能在顺控程序中使用或代替内部继电器使用。也就是在Q系列除了在SFC图使用，在梯形图中是无法使用S的。

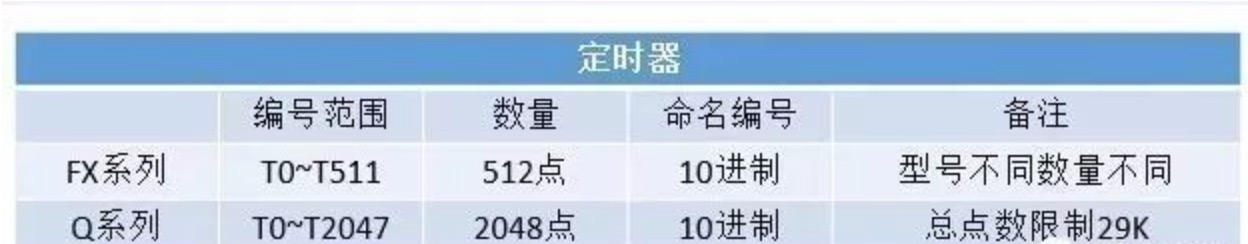

定时器 T

定时器T，FX系列中定时器的分辨率是根据定时的编号进行定义的，比如果T0固定是100ms分辨率，而T200固定是10ms分辨率等等。Q系列是根据'PLC参数'->'PLC系列设置'->'定时器时限设置'定义的低速(默认100ms）)与高速(默认10ms)分辨率进行定时，启动低速分辨方法为普通OUT指令就可以了，例：OUT T0 K50 ，启动高速定时器的方法是使用 OUTH 指令，例：OUTH T1K50 ，所以Q系列的定时器分辨是取决于使用指令而不是编号。

FX的累计定时为T246~T255，同样在编号是固定的.在Q系列中是在T前加上一个'S',组合成为累计定时器。例：OUT ST0 K50 ，OUTH ST1 K500,使用定时器加上一个S，就可以声明为一个累计型定时器。
