施耐德ATV310/ATV310A参数快速入门参考
基本信息
电击、爆炸或电弧危险
• 只有熟悉和理解本手册以及其他所有相关产品文档内容，并且接受过安全培训可识别与避免相关风险的人员方可对本变频器系统进 行作业。只有专业人员才能对此启动器进行安装、调节、修理与维护。
• 系统集成人员负责遵守所有地方与国家电气规范要求，以及与所有设备接地相关的其他适用法规。 • 产品的许多部件，包括印刷电路板，以电网电压运行。不能触摸这些零件。只能使用绝缘工具。
• 当通电时，请勿触摸未屏蔽的部件或端子。
• 当轴转动时，电机会产生电压。在对变频器系统进行任何类型作业之前，首先阻挡电机轴，以防意外转动。
• 交流电压使电机电缆中未使用的导线产生电压。将电机电缆未使用的导线两端绝缘。
• 请勿使直流母线端子或者直流母线电容器或者制动电阻器端子形成短路。
• 在对变频器系统进行任何操作之前： - 断开所有电源，包括可能会带电的外部控制电源。 - 在所有电源开关上放置 “ 不要上电 ” 的标签。 - 将所有电源开关锁定在断开位置。 - 等待 15 分钟以使直流母线电容器放电。直流母线 LED 不能指示有无直流母线电压，电压有可能超过 800 Vdc。 - 使用额定值正确的电压表测量位于直流母线端子 (PA/+ 和 PC/-)之间的电压，验证电压是否小于 42Vdc。 - 如果直流母线电容未正确放电，请与当地的施耐德电气办事处联系。不要修理或运行本产品。
• 通电之前安装与关闭所有盖子。
如果不遵守这些说明，将会导致死亡或严重伤害。
2.检查变频器的交付
打开变频器包装，并确认其是否被损坏。
损坏的产品或附件有可能造成电击或设备意外运行

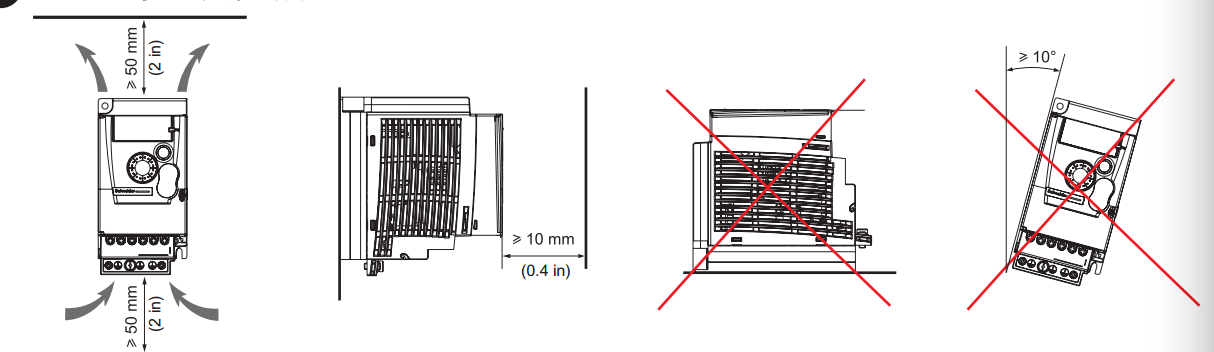

3.垂直安装变频器

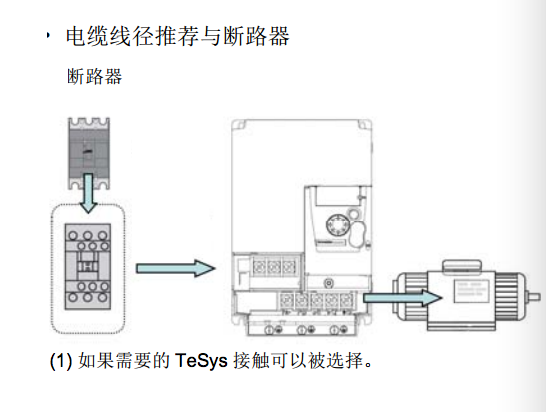

4.连接变频器：功率

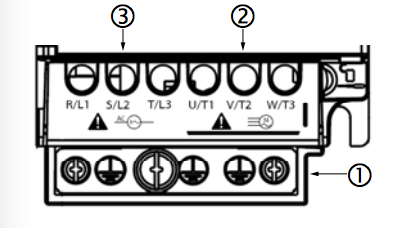

• 第一步，将变频器接地，接地螺钉如图中①所示
• 第二步，将变频器连接到电机，电机接线端子如图中②所示
• 第三步，将变频器连接到主电源，电源接线端子如图中③所示
动力端子盖的拆开方法
适用于 0.37 kW, 0.75 kW 变频 器
螺丝刀放入卡扣中并顶住 ( 注意 不要用力过大 ). 2. 螺丝刀向右施力，同时按住端盖 向外施力 ( 参见箭头指示 ). 3. 取下端盖
适用于从 1.5 kW 至 11 kW 变频器 1. 螺丝刀放入卡扣中并向下施力 ( 参 见箭头指示 ). 2. 按住端盖向外施力(参见箭头指示) 3. 取下端盖 .

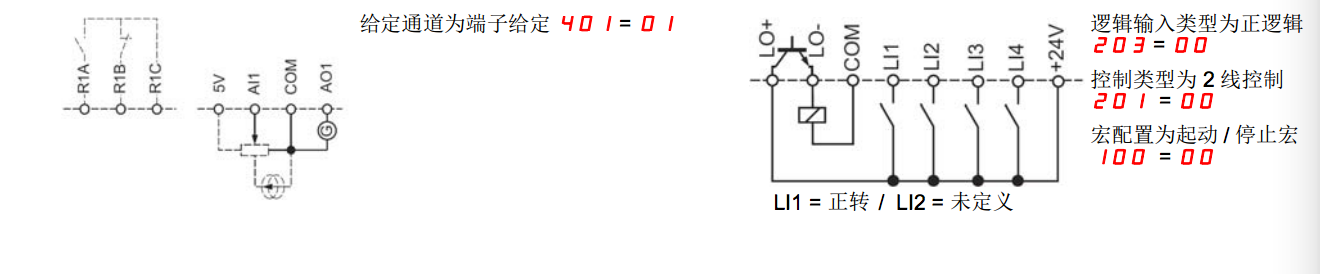

变频器接线：控制部分
给变频器通电
• 检查所使用的逻辑输入是否处于非激活状态 . • 给变频器通电 . • 参数调整 （参照后续参数列表）

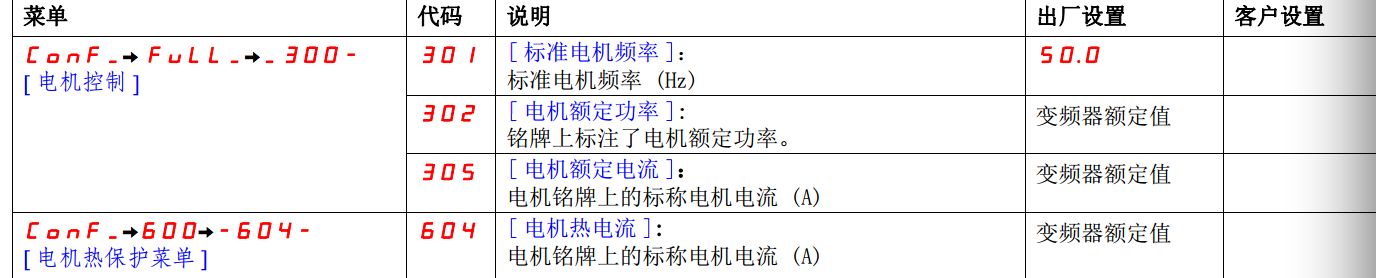

设置电机参数 • 菜单中设置下述参数时，请参阅电机铭牌。

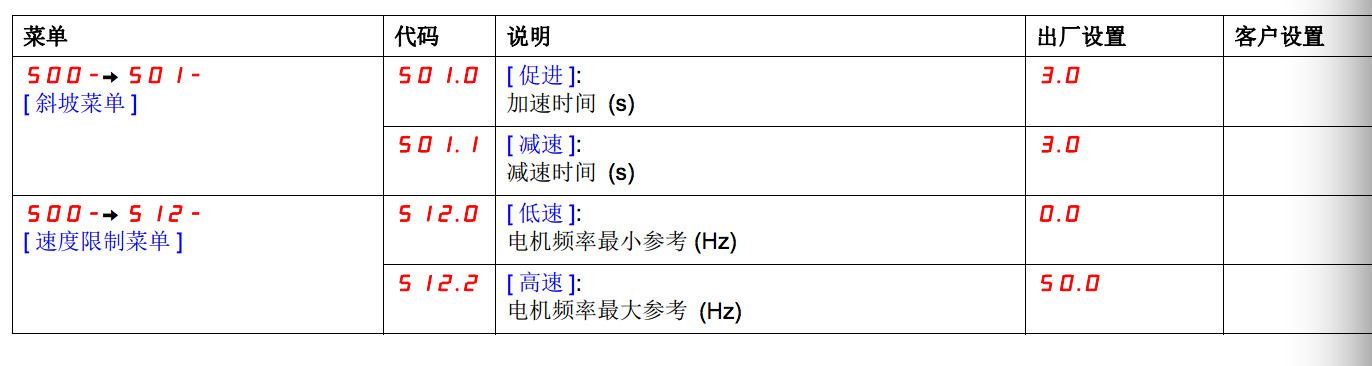

设置基本参数

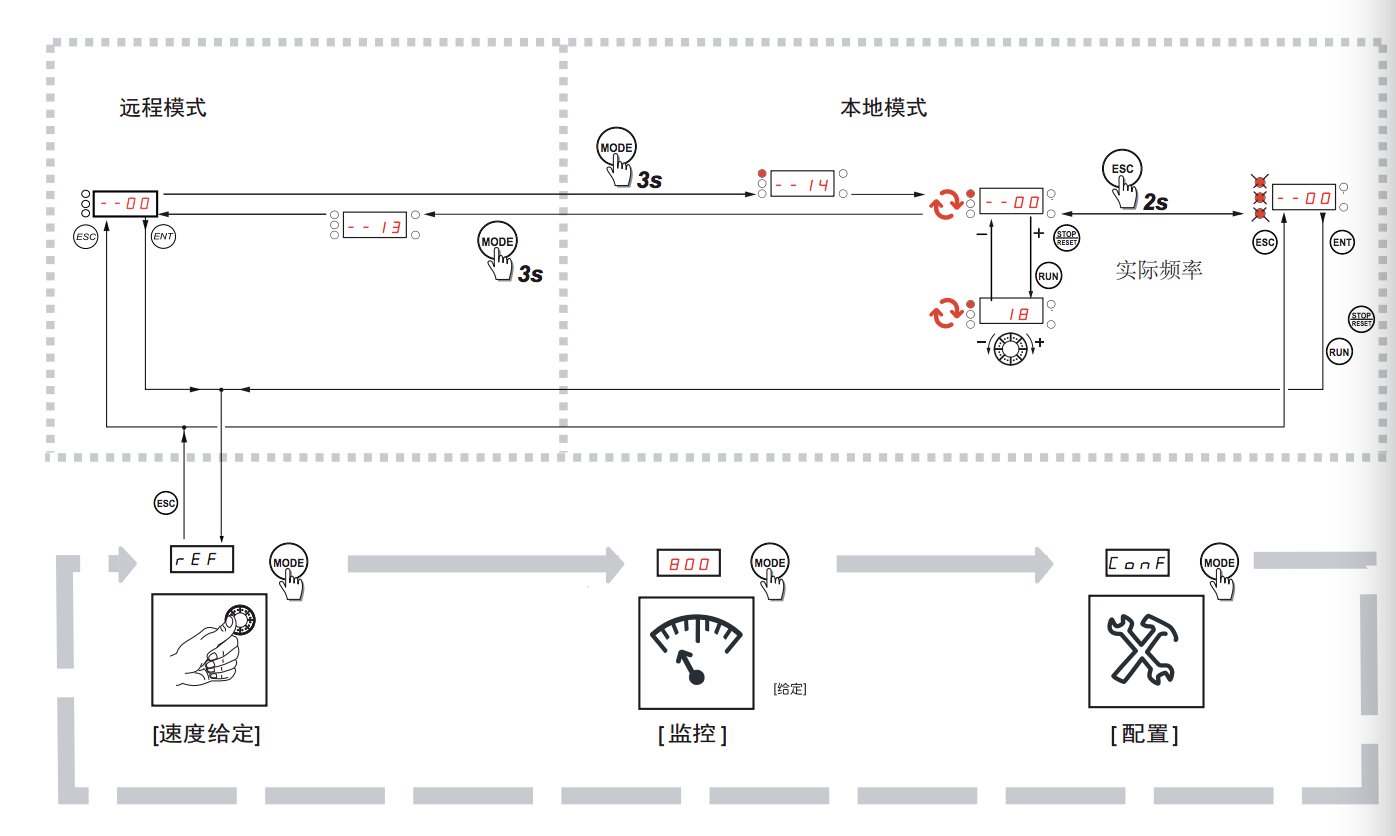

启动电机

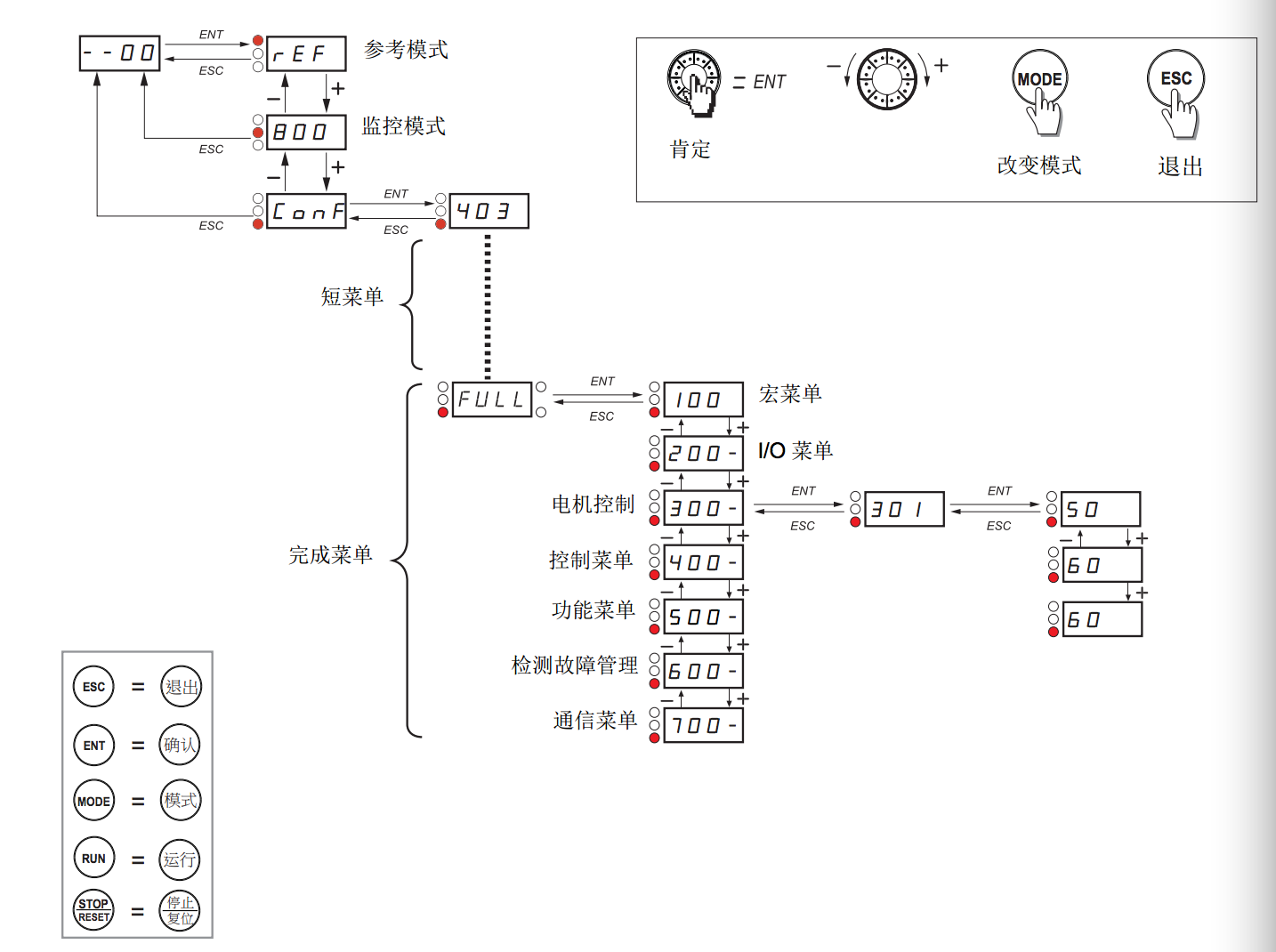

菜单结构
