汇川H2U系列PLC｜型号选型与扩展模块

汇川H2U PLC怎么选？先核对完整型号

H2U是汇川通用小型PLC系列。采购新机或替换旧机时，先提供铭牌完整型号，再核对输入输出点数、供电、输出类型、通信和扩展模块。不能只凭外观或“H2U”系列名判断两台控制器可以直接互换。

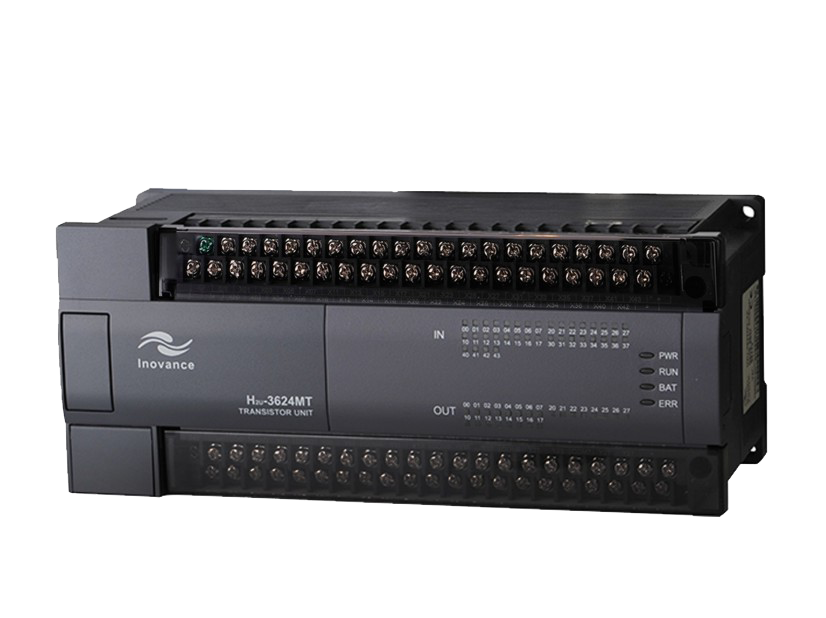

图片为系列外观示例；实际端子、接口和功能以所订型号为准。

选型时重点确认的四项信息

• MR与MT输出类型：原厂订货表区分MR继电器输出和MT晶体管输出。需要脉冲控制时，必须核对对应型号的高速输出能力，不能将继电器型号按脉冲输出型号使用。

• 点数与扩展：列出现场开关量、模拟量、温度信号及预留需求，再核对主机和扩展模块清单。不要只看主机总点数。

• 通信接口：确认对接的是触摸屏、变频器、仪表还是上位机，并核对物理接口、协议、站号和扩展卡占用情况。CAN、以太网扩展不能等同于所有主机均内置这些接口。

• 旧设备替换：同时核对程序备份、接线图、扩展模块、软件版本和现场调试条件。能安装到原位置不代表可以免调试替换。

高速输入和输出：不要套用系列统一参数

依据下方原厂选型目录，部分H2U型号的高速输入为X0–X1两路60kHz、X2–X5四路10kHz，总频率不超过70kHz；目录另列MTP、MTQ例外。高速输出同样受型号和输出类型限制。因此，不能将旧版概述中的“6路均60kHz”或“所有型号均3轴高速输出”作为整个系列的选型依据。

请提交输入信号频率、所需脉冲轴数及完整型号，由对应型号手册确认适用条件。涉及接线或换机时，应由合格电气人员在设备安全停机、隔离能源后处理。

询价或替换评估，请准备这些资料

1. PLC铭牌照片、完整型号、所需数量；

2. 现有扩展模块和通信卡型号；

3. I/O清单、供电和负载信息；

4. 对接设备、通信协议及是否有高速脉冲需求；

5. 项目属于新设备配套、备件采购还是旧机替换。

可通过本页采购表单或联系高威中正进行型号核对。如尚未确定系列，可查看PLC产品分类和汇川产品入口。价格、交期和供货范围需按型号及项目条件确认。

资料来源与版本说明

参数边界核对依据：汇川原厂选型目录：H2U章节（目录标注页41–44，2022版）。不同年代、型号及硬件版本可能存在差异，应以对应产品手册及厂家确认信息为准；目录列出型号不代表当前现货或交期承诺。

本页选型说明核对更新：2026年9月14日。保留原产品网址和历史发布时间。
