直接答案：扁平电缆排线出现乱线，通常不是单独一台伺服的问题，而是收卷位置、排线位移、机械传动、换向曲线和材料状态没有形成稳定配合。微秒培训案例中的绕线包膜机采用PC5M、4轴伺服和1路I/O模块，并使用专用排线绕线算法与凸轮控制。排查时应先确认主从轴位置关系，再检查节距、换向、打滑和停机恢复。

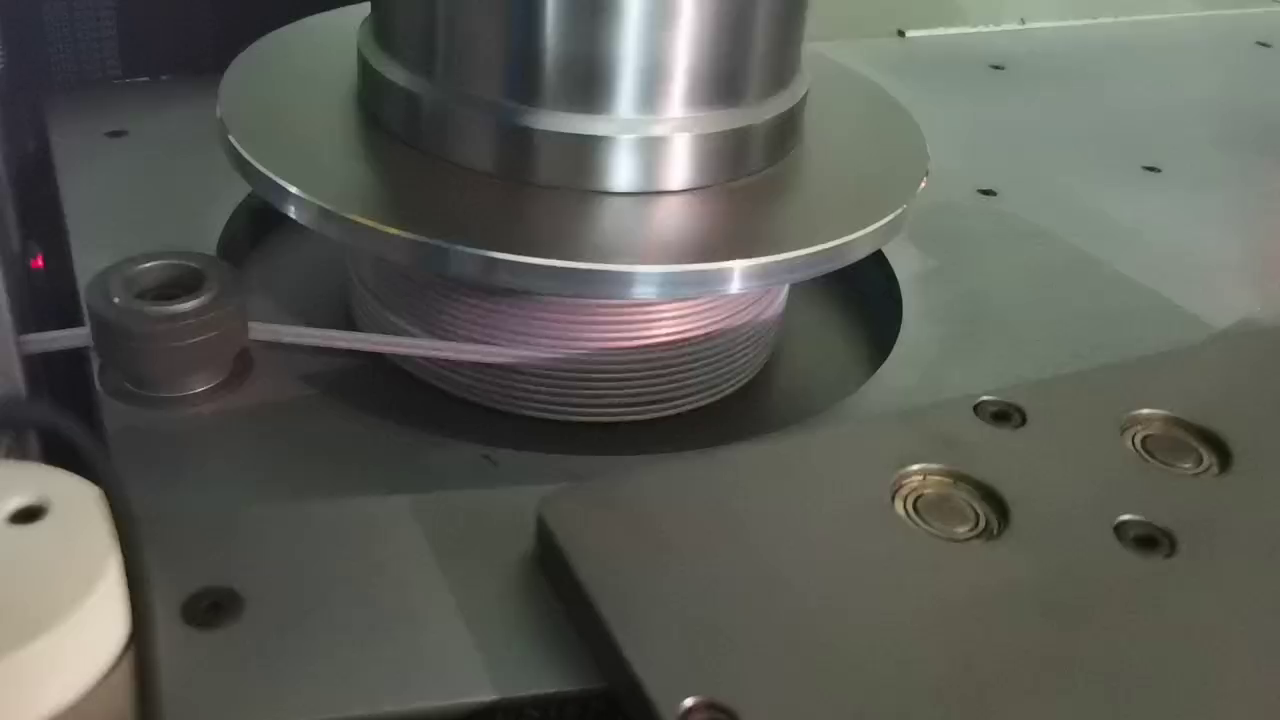

该案例设备先进行排线绕线，再完成包膜，控制配置为微秒PC5M、4轴伺服和1路I/O模块。资料将扁平电缆、高速高精度和凸轮控制列为项目特点，并明确指出微秒设计了专用排线绕线算法。
案例没有公开线速度、排线精度、电缆规格、伺服功率和凸轮参数。下文用于说明工程排查逻辑，不把未公开的数据写成项目结果。
排线节距需要与材料宽度、卷筒结构和绕法匹配。如果电子齿轮、传动比或程序节距设置错误，材料会逐圈积累偏差，最终形成叠线或空隙。
排线机构到达卷筒边缘后需要反向。如果换向过急，机械间隙和惯量可能让实际位置滞后；如果停顿过长，又容易在端部重复堆线。换向段通常需要单独检查曲线和边界位置。
同步带、联轴器、压轮或牵引机构出现打滑时，控制器记录的位置与实际材料位置会逐渐分离。扁平电缆如果发生翻转、翘边或张力变化，也可能让排线外观恶化。
急停、断料或人工暂停后，如果只恢复单轴运动，没有恢复主从轴的工艺位置关系，重新启动时容易从错误位置继续排线。因此异常恢复逻辑与正常运行程序同样重要。
凸轮控制的核心，是把主轴位置与排线轴目标位置建立确定关系。主轴转到不同角度或累计位置时，从轴按照预先定义的轨迹移动。这样可以在稳定卷绕、边缘换向和工艺切换阶段使用不同的位置曲线。
对于四轴设备，调试人员还需要确认其余送料或包膜相关轴是否与主工艺节拍一致。案例只公开了轴数，没有给出每一轴名称，因此实际项目必须根据机械图和程序功能表建立轴关系。
先做机械检查：确认导向、卷筒、联轴器、同步带和排线丝杆没有松动或明显间隙。
再核对单轴方向：检查原点、限位、编码器方向和每单位位移。
核对主从比例：用低速和少量圈数验证主轴转数与排线位移是否符合计算。
单独优化换向：观察卷筒两端是否叠线、留缝或发生冲击。
加入送料及包膜轴：逐步恢复四轴协同，避免一次性联机后难以定位问题。
验证异常恢复：测试暂停、急停、断料和重新启动后的工艺位置。
卷筒或导向机构安装偏斜；
材料本身宽度和厚度波动明显；
同步带、压轮或联轴器打滑；
伺服容量或机械刚性不足；
检测信号抖动、原点重复性差；
包膜段牵引对前段卷绕产生额外扰动。
这些问题需要机械、电气和程序联合处理。把所有偏差都归结为“参数没调好”，往往会延长调试时间。
建议提供电缆尺寸与样品、卷筒图、轴清单、传动比、目标速度、现有乱线照片或视频、I/O表、停机恢复要求，以及包膜段的工艺说明。如果是旧机改造，还应提供原控制器、伺服型号和电柜空间。
具体实现方式要根据机械结构和控制平台确定。该真实案例使用了凸轮控制和专用排线算法，但其他项目仍需按轴关系、节拍和维护要求评估。
不一定。低速可以减轻惯量影响，但主从比例错误、机械打滑或材料姿态异常仍会导致叠线和间隙。
上料后会增加负载、牵引、卷径和材料形变等影响。需要在真实材料条件下检查伺服响应、机械打滑和主从位置关系。
