扁平电缆绕线包膜机如何控制？微秒PC5M四轴伺服案例

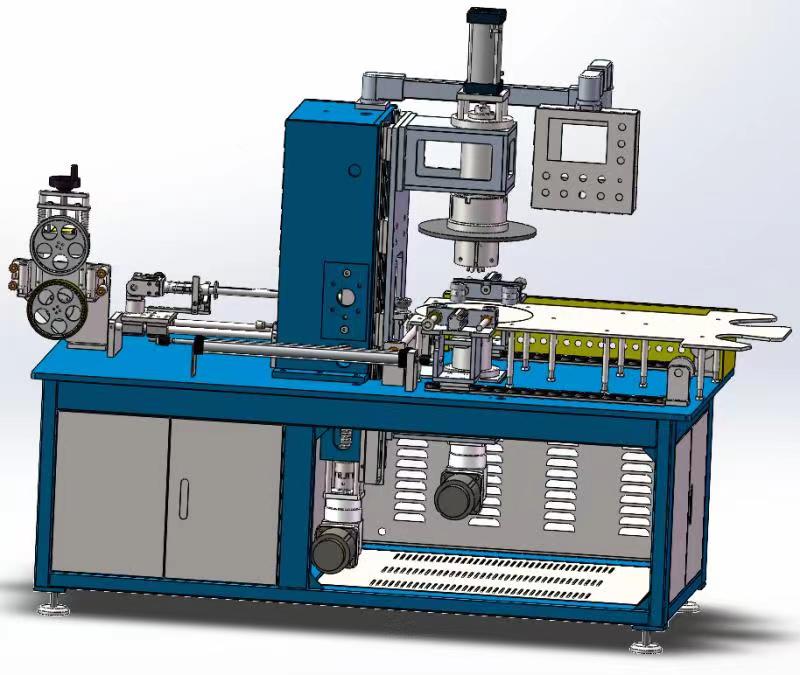

案例结论：这套扁平电缆绕线包膜机采用微秒PC5M中型运动控制器、4轴伺服和1路I/O模块。设备先完成电缆排线绕线，再进入包膜工序；针对扁平电缆容易出现排列不均和层间错位的问题，案例使用微秒专用排线绕线算法，并结合凸轮控制协调各执行轴。该案例说明，绕线包膜设备的重点不是单轴旋转，而是让收卷、排线、送料与包膜动作保持稳定的相位关系。

一、这套绕线包膜机采用什么配置？

培训资料未公开终端客户名称、实际线速度、排线精度、伺服功率、电缆宽度和包膜材料，因此本文不填写未经确认的数值。新项目应按照机械传动、电缆规格和节拍重新核算。

二、扁平电缆排线为什么比普通圆线更难？

扁平电缆不仅要控制每圈的位置，还要控制带材姿态和相邻线圈之间的排列关系。如果收卷转速与排线位移不匹配，容易出现叠线、间隙、边缘翘起或层间错位。进入包膜工序后，前段形成的偏差还可能继续放大。

因此控制系统需要把收卷轴的位置变化与排线轴的往复运动建立对应关系，并在换向、加减速和层切换时保持动作连续。案例资料明确指出采用专用排线绕线算法，说明该项目不是简单使用固定速度指令，而是根据绕线过程组织轴间协同。

三、4轴伺服在方案中如何分工？

培训案例只公开了“4轴伺服”的总配置，没有公开每一轴的机械名称。结合设备流程进行方案评估时，通常需要逐项确认收卷、排线、送料、包膜或牵引等机构分别由哪一轴承担。最终分工必须以客户机械图、轴清单和电气图为准，不能仅凭案例图片直接复制。

PC5M在此类设备中的价值，是集中处理多轴位置关系、工艺步骤和I/O状态。I/O模块可用于接入启停、限位、原点、材料检测或安全联锁等信号，但本案例没有公开具体点位数量与接线定义。

四、为什么绕线机需要凸轮控制？

绕线过程中，主轴持续旋转，排线机构需要按照主轴位置完成有规律的横向移动。采用凸轮关系可以把主轴位置作为参考，让从轴按照设定曲线运行。这样更适合处理排线节距、端部换向及不同阶段的动作衔接。

实际调试时需要重点检查：

• 主从轴方向、电子齿轮和机械传动比是否一致；

• 排线节距是否与电缆宽度及卷筒结构匹配；

• 往复换向处是否出现冲击、停顿或重叠；

• 急停或断料后能否保存并恢复正确工艺位置；

• 包膜段与前段绕线是否保持稳定送料关系。

五、新项目选型需要提供哪些资料？

1. 扁平电缆的宽度、厚度、允许弯曲方式与卷装形式；

2. 卷筒尺寸、最大卷径、目标线速度及换向要求；

3. 4个运动机构的轴清单、传动比、负载和行程；

4. 包膜材料、搭接方式和前后工序关系；

5. 原点、限位、断料、张力或材料检测等I/O清单；

6. 操作界面、配方数量、故障恢复和数据记录要求。

六、常见问题

1. 这套案例可以直接复制到其他绕线机吗？

不建议直接复制。4轴加1路I/O模块是该培训案例的配置，其他设备应根据材料、机械结构、速度和包膜流程重新选型。

2. 只调整伺服速度能解决排线不均吗？

通常不够。排线质量同时受主从轴位置关系、机械传动、材料姿态、换向曲线和卷径变化影响，需要从整套运动逻辑排查。

3. PC5M能否用于更多轴的绕线设备？

是否适用要根据轴数、程序规模、通讯方式和工艺周期评估。本文只陈述培训资料中PC5M加4轴伺服的真实案例，不延伸承诺未确认的配置上限。
