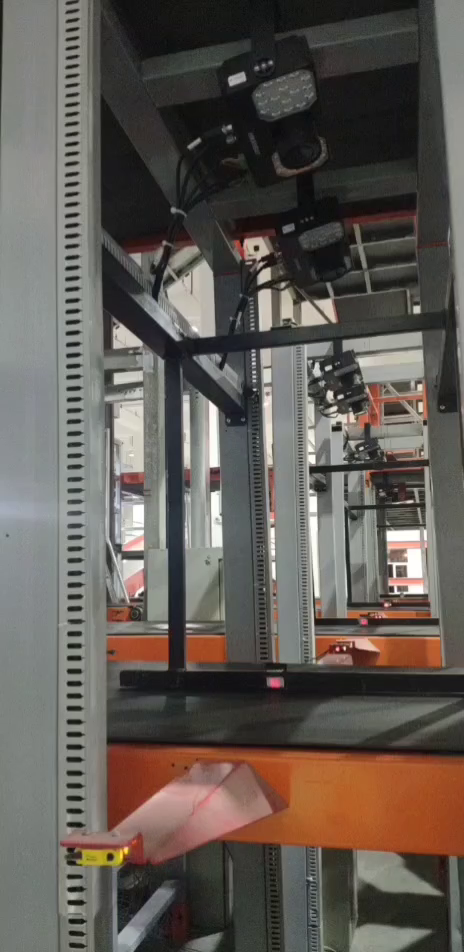

案例背景：某物流分拣设备采用微秒PC5M+30个运动轴+视觉通讯，并通过多PLC联合通讯完成不同区域之间的任务协同。该案例反映了中大型分拣项目的一个典型特点：运动轴本身并不是最难的部分，难点在于视觉识别结果、包裹位置、多PLC状态和分流动作必须保持一致。
当输送线很长、分拣口较多，或者设备由多个模块组成时，把所有信号和程序集中在一台PLC中并不一定最合适。多PLC分区可以缩短现场接线、方便模块独立调试，也便于将上料、识别、输送和分拣区域分别管理。
但多PLC并不是把几台控制器接到交换机上就结束。项目必须提前划分控制边界：
| 需要确定的内容 | 没有规划时的常见问题 |
| 主控制器与从属区域 | 同一条任务被多台PLC重复修改，责任边界不清 |
| 包裹唯一编号 | 视觉结果与现场包裹错位，导致错误分流 |
| 数据刷新和握手机制 | 状态更新不及时或同一动作被重复执行 |
| 通讯超时处理 | 网络中断后设备继续运行，造成堆料或误动作 |
| 停机和恢复流程 | 重启后系统不知道线体中仍有哪些包裹 |
视觉系统在识别工位读取条码、面单或物体特征，控制系统则需要追踪包裹在输送线上的位置。常见做法是为每个包裹建立任务记录，至少包含唯一编号、识别结果、目标出口、当前位置和处理状态。
设计时尤其要注意以下变化：
包裹在输送过程中发生打滑或间距变化；
某个识别结果返回较慢或识别失败；
下游区域堵料，上游仍有包裹进入；
操作人员人工取走、插入或调整包裹；
某台PLC或交换机短时断电后重新上线。
因此，视觉分拣控制系统需要把传感器位置、输送速度和任务队列结合起来，不能只依赖固定延时触发分流动作。
案例采用PC5M控制30个运动轴，说明该项目需要集中管理较多运动节点。多轴组网可以减少传统脉冲接线，让轴状态、报警和控制命令通过总线统一交换，也方便程序按工位组织。
在类似项目中，运动控制器通常需要完成：
输送轴的启动、停止和速度协调；
分流机构的定位或往复动作；
各轴报警、使能和状态监控；
视觉、上位机与其他PLC的通讯配合；
堵料、急停和安全门触发后的停机处理。
至于项目使用哪一种总线、每个轴的伺服功率以及网络周期，需要根据实际驱动器、节拍和通讯数据量确定，不能从案例图片中推断。
如果把30个轴的全部逻辑写在一个连续程序中，后期调试和故障定位会非常困难。更稳妥的做法是按照机械工位和功能模块组织程序，例如：
设备状态层：自动、手动、急停、报警和复位；
轴控制层：各轴使能、回零、速度、定位和报警；
工位逻辑层：进料、识别、输送、分流和异常件处理；
任务队列层：保存包裹编号、目标出口和当前状态；
通讯层：视觉、PLC、上位机和仓储系统的数据交换；
诊断层：通讯超时、堵料位置和未完成任务提示。
这样的结构便于单独调试每个工位，也方便客户后续增加分拣口或调整工艺。
运动总线、视觉数据和企业网络应根据实时性要求合理分层；
交换机、网线和接头要适应电柜环境与现场距离；
动力线、编码器线和通讯线应按规范分开走线；
多电柜系统需要统一接地和电源规划；
重要通讯节点应设置心跳和超时报警；
调试前应形成清晰的IP地址、节点和端口表。
准备工艺流程、设备布局、轴清单、视觉品牌及协议、PLC数量、上位机接口和目标节拍，才能准确评估PC5M运动控制器、伺服系统和分布式I/O配置。若项目已有部分控制器，还应说明现有PLC型号和允许使用的通讯方式。
佛山市高威中正电气技术有限公司可围绕微秒PC5M、多轴伺服和通讯组网提供选型支持。实际方案会根据现场机械结构和协议资料确认，不把一个历史案例配置直接复制到所有物流设备。
问：多PLC一定比单PLC好吗？
答：不一定。设备规模较小、信号集中时，单PLC更简单；设备距离长、模块多或需要分区维护时，多PLC更有价值。
问：视觉通讯能否直接控制伺服动作？
答：通常由视觉系统提供识别或位置数据，再由运动控制程序结合安全条件和机械状态执行动作，不建议绕过设备控制逻辑直接驱动现场机构。
问：案例中的30轴可以增加到更多轴吗？
答：需要根据控制器容量、程序规模、网络周期和设备实时性重新评估，不能只按理论最大轴数决定。
