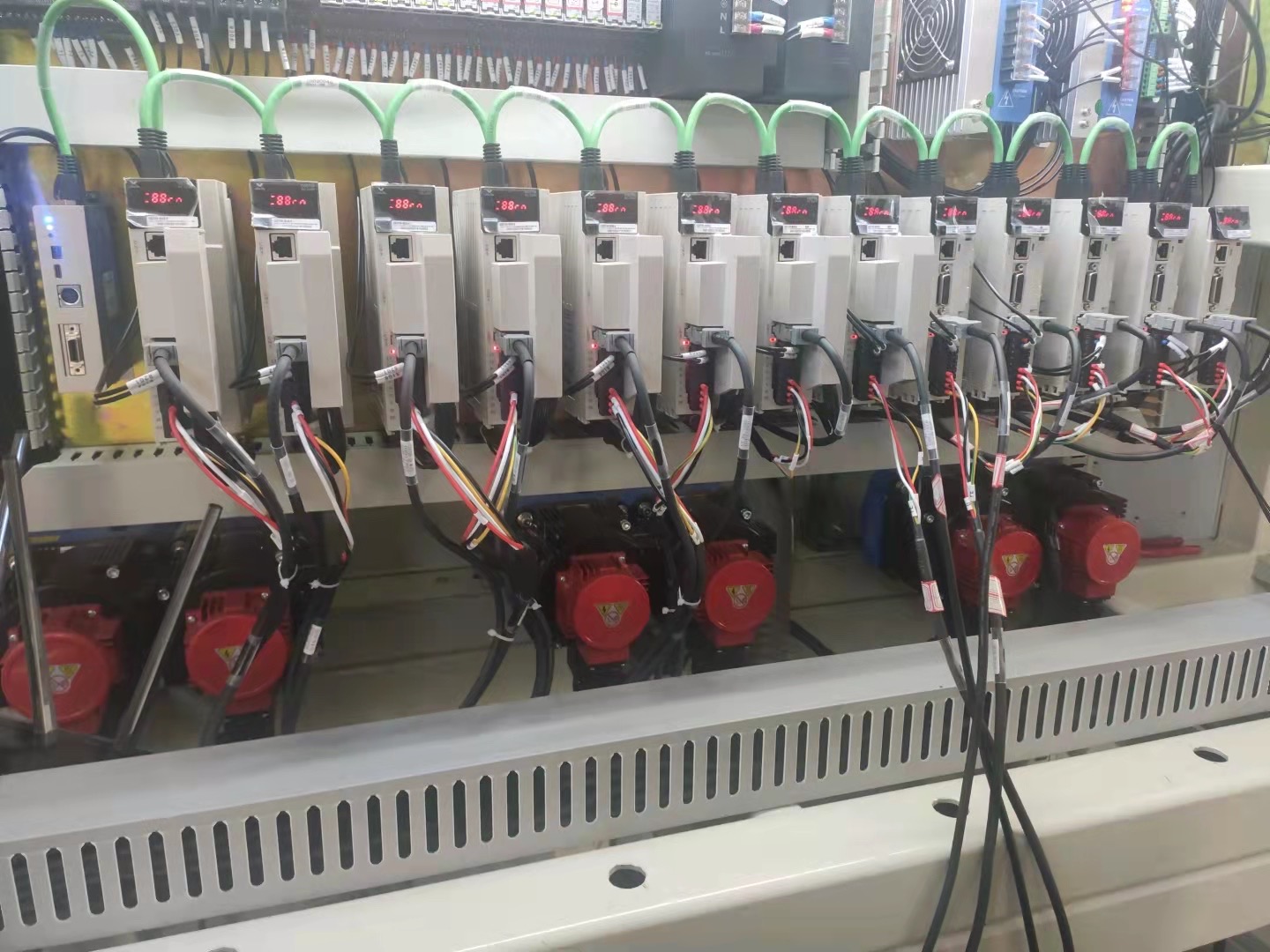

案例结论：这套对标模切机采用微秒PC5M中型运动控制器+13个运动轴。其中7个轴负责材料的收放卷张力控制，另外6个轴分成3个加工工位，完成切内圈、切外圈和复合后的外形加工；带图案材料则通过探针读取实时位置，满足对标切加工要求。该案例说明，对标模切设备的关键不是单独控制某一根轴，而是让张力、材料位置和多个模切工位保持连续协调。
| 项目 | 案例资料中的实际配置 |
| 设备类型 | 对标模切机 |
| 控制核心 | 微秒PC5M中型运动控制器 |
| 总运动轴数 | 13轴 |
| 张力相关轴 | 7轴，承担材料收放卷张力控制 |
| 加工相关轴 | 6轴，分为3个工位 |
| 对标方式 | 探针获取带图案材料的实时位置 |
| 工艺特点 | 高速高精度、探针追标、张力控制 |
以上内容来自微秒项目案例资料。资料没有公开终端客户名称、实际线速度、套切精度、伺服功率和材料尺寸，本文不补写无法核实的数据。新项目必须根据材料、机械传动和节拍重新评估。
卷材进入模切区域前后，会经过放卷、牵引、缓存、复合和收卷等环节。材料速度或张力不稳定时，容易出现材料拉伸、松弛、起皱和位置漂移，后面的模切工位即使定位准确，也可能切不到正确位置。
该案例由7个轴承担收放卷张力控制，反映出连续卷材设备需要同时考虑：
放卷卷径变化带来的转速与力矩变化；
不同牵引段之间的速度配合；
复合前后材料的松紧一致性；
启停和加减速时避免材料突然拉紧或松弛；
收卷端随着卷径增大及时调整控制参数。
因此，模切机张力控制不能只看单台伺服是否能转，还要把传感器反馈、机械惯量、卷径变化和整机速度曲线放在一起调试。
案例资料显示，另外6个轴分成3个工位，对原材料进行切内圈、切外圈以及复合后的外形加工。分工位处理可以把不同刀具和工艺步骤独立调节，但同时要求材料在每个工位之间保持稳定传送。
程序设计时，需要明确每个工位的启动条件、材料到位、加工完成、异常停机和重新对标逻辑。某个工位发生报警时，不能只停当前轴，还要判断前后段材料是否需要同步减速、停机或重新建立位置基准。
普通定长模切可以按照设定长度重复送料；带图案材料则会受到印刷位置、材料伸缩和前段输送误差影响。如果一直按固定长度切割，误差可能逐步累积。
该案例使用探针抓取材料的实时位置，再由控制程序根据标记位置修正后续动作。对标控制的重点包括：
探针信号必须稳定，安装位置和检测距离要适合材料；
控制器要区分有效标记、污点和缺标；
位置修正应平滑，避免一次修正过大破坏张力；
连续缺标时要设置报警和安全处理；
换材料后需要重新确认标距、图案方向和工位偏移。
在这套PC5M 13轴运动控制案例中，控制器需要协调张力相关轴、加工工位和探针信号。实际程序通常需要覆盖手动穿料、自动运行、工位单动、探针对标、报警复位以及停机后的材料处理。
选择控制器时不应只问“最多能带多少轴”，还应核对程序周期、总线节点、探针输入、张力传感器接口、HMI通讯、数据记录和设备安全逻辑。
材料类型、厚度、宽度、标距和图案形式；
放卷、牵引、复合、加工和收卷的机械流程；
13个轴各自的电机功率、传动比和动作要求；
张力传感器、摆杆或缓存机构的结构与信号；
探针型号、检测方式和安装位置；
目标速度、允许误差以及启停方式；
安全门、急停、断料和缺标后的处理要求。
佛山市高威中正电气技术有限公司可根据模切工艺、轴清单、张力机构和对标信号，协助评估微秒PC5M、多轴伺服及相关通讯方案。历史案例可作为架构参考，但不能替代新设备的机械和电气核对。
问：对标模切机一定需要13轴吗？
答：不一定。轴数由放卷、牵引、复合、加工工位和收卷结构决定。该案例是13轴配置，其他设备应按机械结构重新统计。
问：有探针就一定不会跑偏吗？
答：不是。探针只提供位置信号，最终效果还受材料张力、机械打滑、标记质量、安装位置和程序修正策略影响。
问：能否只根据电柜照片报价？
答：电柜照片只能帮助了解现有配置。正式选型还需要轴清单、功率、材料参数、工艺流程和目标节拍。
