直接答案：模切机探针追标出现跑偏，往往不是探针一个部件造成的，而是标记检测、卷材张力、送料打滑、工位偏移和位置修正策略共同作用的结果。微秒案例中的对标模切机采用PC5M控制13轴：7轴负责收放卷张力，另外6轴分布在3个加工工位，并通过探针抓取带图案材料的实时位置。要把对标切做好，必须把检测信号与整条卷材运动链统一考虑。

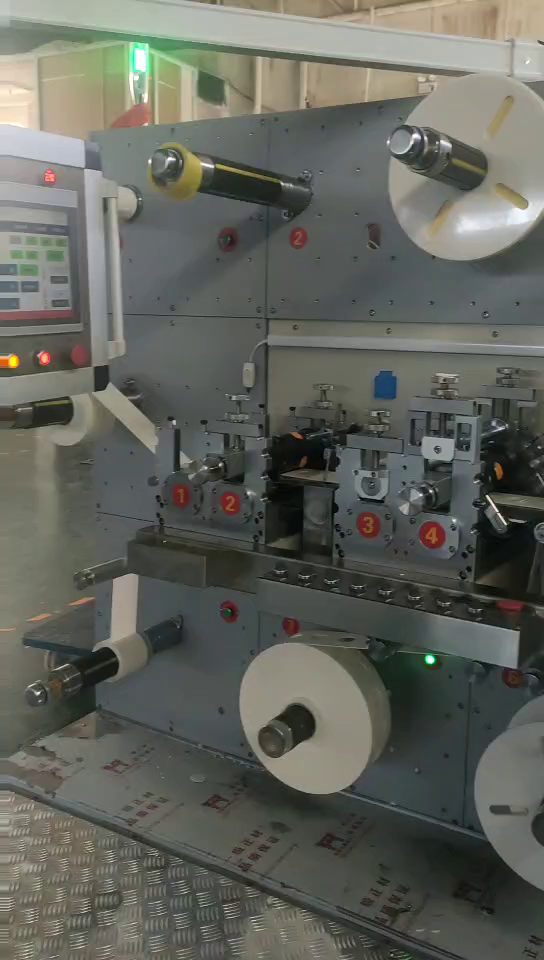

根据项目资料，6个加工轴分为3个工位，对原材料进行切内圈、切外圈以及复合后的外形加工。带图案卷材进入设备后，前段张力轴保持材料稳定输送，探针读取实时标记位置，控制器再根据位置偏差协调后续送料和加工动作。
这种设备看似是三个独立工位，实际上共用同一条材料。前一个工位的位置和张力变化，会影响后面工位的加工位置，因此不能把每个工位完全分开调试。
| 问题来源 | 现场表现 | 检查重点 |
| 标记检测不稳定 | 偶发提前或延迟触发 | 标记对比度、探针距离、安装角度、抗干扰 |
| 材料张力波动 | 图案位置周期性前后变化 | 放卷、牵引、缓存与收卷速度配合 |
| 送料辊打滑 | 固定长度运行仍逐渐累积误差 | 压紧力、辊面状态、材料表面和加速度 |
| 工位偏移设置错误 | 每次都偏向同一方向 | 探针到刀模的机械距离和程序补偿 |
| 修正量过大 | 对标位置左右摆动 | 修正上限、滤波、连续误差处理 |
| 缺标处理不完整 | 缺一个标记后连续错位 | 缺标报警、任务清除和重新对标流程 |
卷材不是刚性零件。材料在张力变化时可能发生伸长、松弛或相对辊筒滑动，探针检测到的位置与刀模真正作用的位置就会发生变化。尤其在设备加速、减速、换卷或卷径快速变化时，位置误差更容易出现。
该案例用7个轴处理收放卷张力，说明张力控制本身就是整机核心部分。调试时应分别检查稳态运行、加速段、减速段、暂停后重启和卷径变化过程，而不是只在低速点动时判断对标效果。
确认探针信号的有效沿和响应方向；
记录检测瞬间的材料位置或主轴位置；
计算实际标记与目标位置之间的偏差；
按允许范围进行平滑修正，避免突然改变送料速度；
对连续缺标、重复标记和异常偏差设置报警；
停机或换卷后重新建立基准，不沿用失效位置。
不同材料的图案、反光、透明度和表面状态不同，探针参数与程序滤波不能完全照搬。换料时要把探针测试和位置校准纳入标准操作流程。
切内圈、切外圈和复合外形加工需要围绕同一图案建立位置关系。程序中应明确各工位相对于探针的机械距离、材料经过的路径以及工位启停状态。某个工位停用或刀模更换后，相关偏移也要重新确认。
如果只在第一个工位追标，而后两个工位完全依赖固定长度，材料伸缩仍可能造成后段偏差。是否需要分段校正，应根据机械结构、探针布置和产品精度要求确定。
探针连续未检测到标记时报警并停止继续加工；
偏差超过允许范围时，不直接执行大幅高速修正；
材料断裂、张力异常或卷材用尽时联动停机；
急停恢复后清楚提示是否需要重新穿料和对标；
保存关键报警与偏差记录，便于判断是材料、机械还是程序问题；
手动模式下限制危险工位的误动作。
建议准备整机工艺图、三个工位的机械距离、轴清单、伺服功率、材料样品、标记尺寸、探针型号、张力机构、目标速度和允许套切误差。资料越完整，越容易判断PC5M控制器、伺服系统和检测接口是否适合。
佛山市高威中正电气技术有限公司可结合微秒PC5M 13轴案例，为模切设备的张力、对标和多工位控制提供选型参考。最终配置以实际机械、材料和电气资料为准。
问：追标偏差能否全部靠软件补偿？
答：不能。机械打滑、材料严重伸缩、探针安装不稳等问题应先从硬件和工艺解决，软件修正不能代替机械整改。
问：设备低速正常，高速才跑偏，先查什么？
答：先检查加速度、张力波动、送料辊打滑、探针响应和修正曲线。资料未给出该案例的具体速度，不能直接套用固定参数。
问：三工位必须使用三个探针吗？
答：不一定。探针数量和位置取决于材料路径、机械距离、误差来源和精度要求，应按设备结构评估。
