全自动N95口罩机3D图、2D加工图、电控、BOM配件清单下载

文章出处:责任编辑:查看手机网址
扫一扫!全自动N95口罩机3D图、2D加工图、电控、BOM配件清单下载扫一扫!
人气:-发表时间:2020-03-19 10:24【

2020年刚开始,一场新型冠状病毒肺炎疫情突然来袭,各生产厂家积极应对疫情,成千上万的医务人员冲锋在一线,全省医用防护口罩库存紧张,医疗“火线”和“一线”防护用品需求巨大!今天小编给大家分享n95的口罩的制作图和口罩生产提供更有优势的解决方案。



N95口罩一般是由3-6层布料组成(具体可以看上面的口罩图片),可以看的出来,这款口罩机最多可以做6层的口罩。当需要做几层的口罩时,就在料架上放几卷布料,其余的空着就OK了,

关注公众号并添加小编微信13590502413私信给小编领取口罩生产设备图纸,也希望您分享给更多需要的朋友,谢谢!

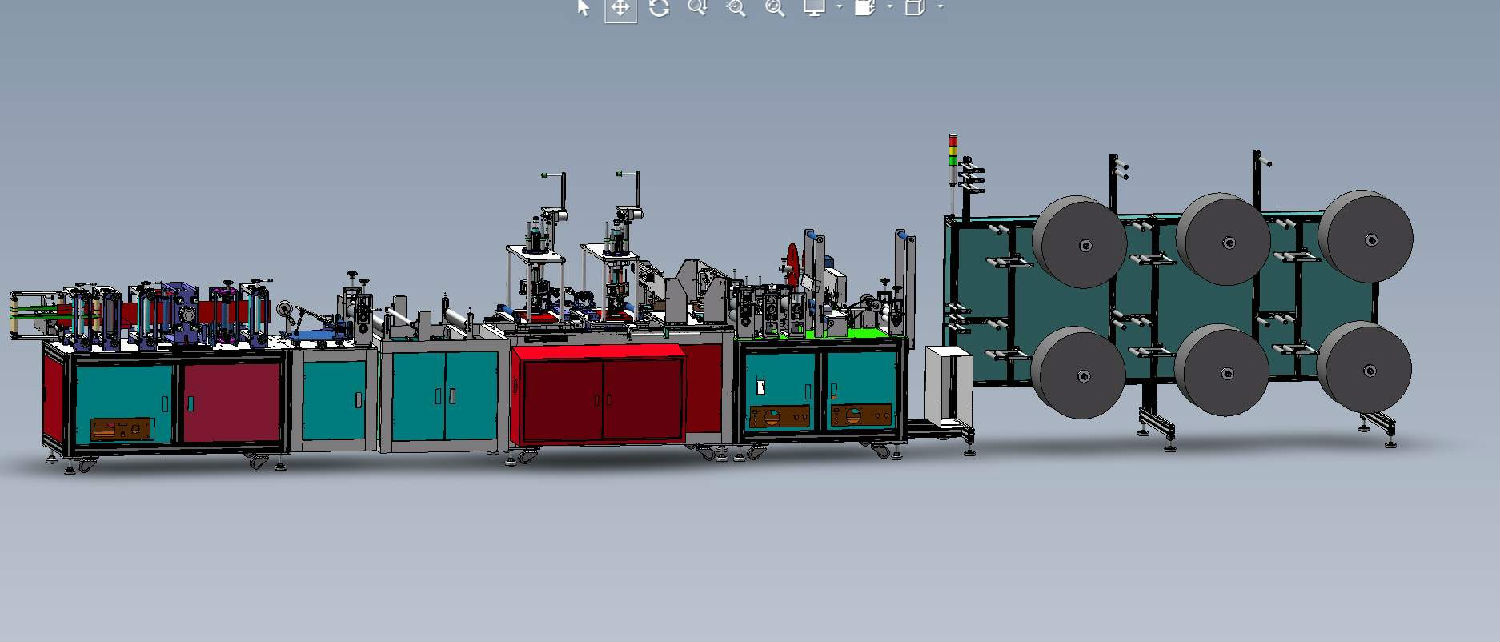

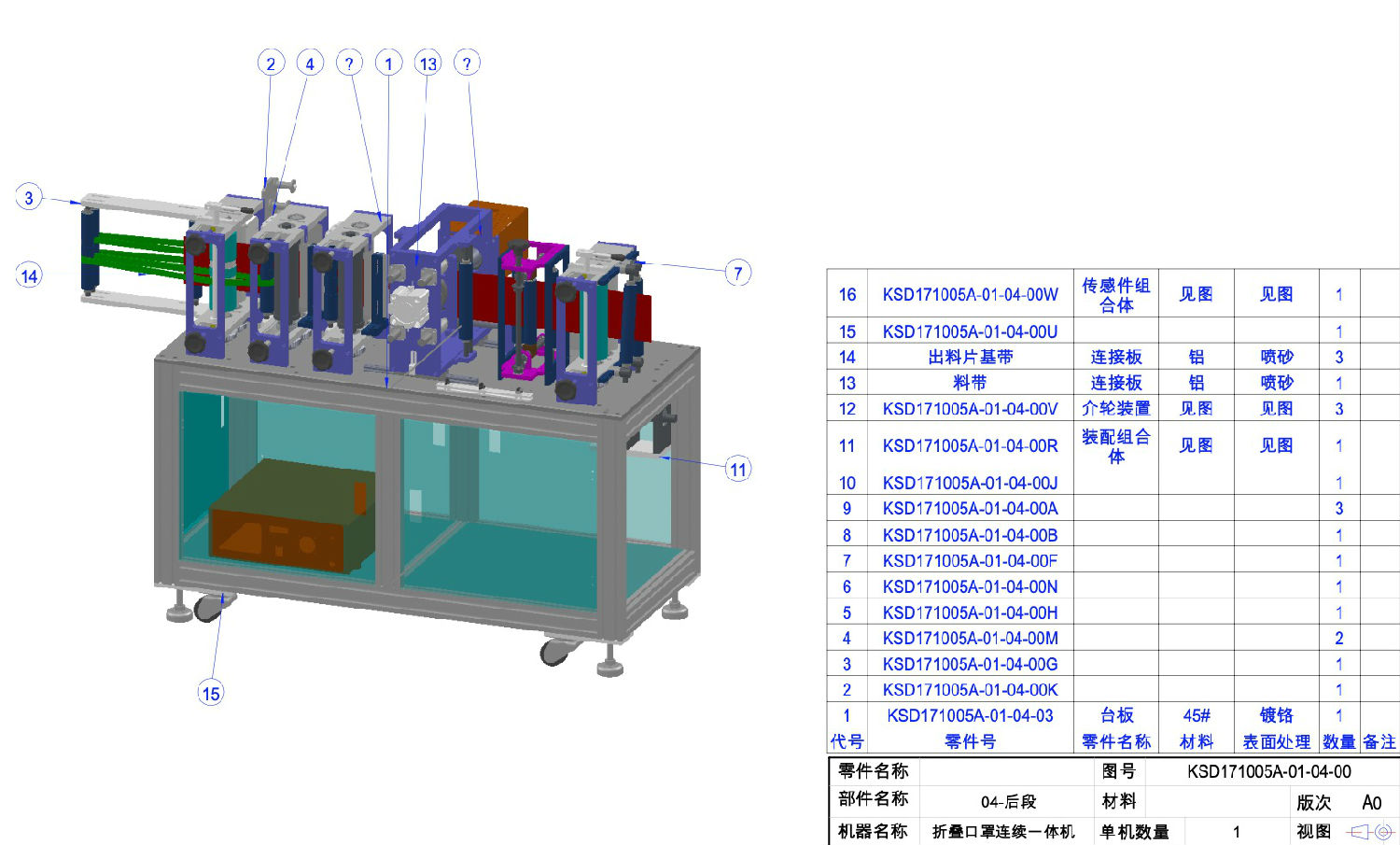

全自动95型口罩机复式往复NK95口罩包装机详细设计模型(可直接生产)全套3D/工程图/BOM/电气等文件

N95折叠口罩打片机性能及特点

1、本机台自动上鼻梁条,自动折边,自动焊接,自动对折,自动焊切,全自动运作工序。

2、简易的调节装置,装卸料简易方便

3、PLC自动控制,速度可调,自动计数

4、全机台使用铝合金,零部件经过电镀加工处理,使整个集太美观坚固不生锈

5、稳定性高故障率低

6、设计软件:SolidWorks2018及以上版本

7、文件格式:step(stp) / Sldprt / Sldasm / SLDDRW / dwg




一、工序里的机构

(1)布料卷放置架


1、布料卷放置架这个机构就不细说了,因为之前分析一次性口罩机的文章中已经详细介绍过(如果有需要了解的同学,可以到我公众号看一下那篇文章),和那个机构不同的一点就是:这个机构是带了驱动电机提供动力的。

2、张紧机构布料最右侧连接的是布料卷,上面我们说过:布料卷放置架是有驱动的,所以这个张紧机构起到的作用就是:防止布料出现过松或过紧的状态。具体原理如下:

这里先说一下,配重块的作用是:减轻旋转杆左侧两个滚筒对布料的下压力,但并没有超过它们的重力,所以自由状态下,张紧机构是会往两个滚筒方向旋转的。

1)当布料卷开始放料,由于放料速度大于生产时的进料速度,所以这时布料会开始变松,而旋转杆左侧的滚筒由于重力原因开始下坠,一直到感应板被传感器检测到,这时布料卷的驱动电机停止,在这个过程中,布料一直保持紧绷的状态;

2)当驱动电机停止旋转后,进料会使布料越来越紧,这时会拉动旋转杆左侧的滚筒逐渐往上,直到感应板被上面的传感器检测到,布料卷开始放料;

3)重复以上过程。

以上,就是张紧机构的工作原理啦。然后,我们可以看到上面的图里还有一个硬限位块,它的作用是当张紧机构对应的布料放置架没有使用时,用来支撑住旋转杆,就是下面这个状态:

最后,关于张紧机构,再说一个大家可能会有的疑点:

为什么一定要张紧机构,是不是可以去掉呢?

首先,如果没有张紧机构,那布料卷就需要和后面的工序直连,而如果那样,要解决以下问题:

1)为了避免出现布料过紧或过松的问题,需要前后速度匹配,虽然工序生产速度是一定的,可以将布料卷的旋转速度和工序匹配,但是布料卷的直径却是不一定的,当直径改变时,放料速度也会变,所以要做到放料和进料速度匹配是非常难的;

因此,这就可以看到张紧机构的作用:当缺料时,可以及时检测到,然后放料;当放料到一定长度后,也可以及时检测到,然后停止放料。

3、布料支撑架

布料支撑架机构比较简单
2、装鼻梁线&压纹工序

在说这个机构的工作顺序之前,先说一下最上面的布料是什么情况,咱们都知道N95口罩不像一次性口罩,可以利用折叠把鼻梁线包裹进去,所以对于N95口罩,就只有把最外层布料从上面走,然后把鼻梁线从布料之间插入进去。这就是为什么有一层布料从上面走的原因。

口罩裁切&废料处理工序这个工序中,过料机构、对辊机构1-4的作用都是为了牵引口罩前进,它们的驱动力都来自动力轴(这个动力轴和前面的是同一个),而具体的动力传递方式,大家可以下载三维模型详细研究;关于这些机构的调节机构原理和作用在前面都说过了,没看到的,可以往上面翻一下,这里就不再啰嗦了。

一、然后是口罩折叠机构:

咱们都知道N95口罩是折叠起来,而前面工序中口罩一直都是铺开的,所以这个工序的作用就是将原来铺开的口罩对折,然后进入对辊滚筒-1。

二、无动力滚筒工位

这个工位比较简单,但是它的调节方式可以说一下:转动波纹把手,带动传动轴旋转,然后通过伞齿传动机构,带动螺杆转动,从而达到调节活动滚筒位置的目的。

三、口罩裁切工位丝杆传动模组带动整个机构往复运动,其目的和前面的一样,都是为了保证和口罩没有相对位移;

折叠后的口罩,通过裁切压纹模具和超声波加热,达到裁切口罩的目的。

四、翻耳带工位在经过翻耳带工位之前,耳带都是朝下的,而我们观看上面的视频就知道,最后口罩出来时,耳带都是朝上,所以,这个工位的作用就是把从中间经过的口罩耳带翻到上面。

五、口罩输出工位出料带将口罩带出,同时被裁切掉的废料从如下路径:滚轮-1→滚轮-2→滚轮3→滚轮4→ 驱动滚筒&压紧滚筒,被排出。

而收废料机构的动力,同样还是那根动力轴,经过伞齿机构传递的。下面咱们就看看那个出场次数最多的动力轴,它的动力又是从哪来的:可以看到,动力源是两台伺服电机+减速机,然后它们的动力再通过一根动力轴,传递给各个工序。

整台设备是分了好几台机架组成的,所以为了在分开机架时,不把整个动力轴都拆掉,就在机架对接的地方,用上了图中的十字万向可伸缩联轴器(标准件):
