三菱iQ-F PLC编程：GX Works3功能块与应用示例

三菱 iQ-F PLC 的程序复用，重点不是省去设计，而是把重复逻辑整理成可以核对、调用和维护的功能块。GX Works3 支持用户定义的 FB（Function Block，功能块）。选择现成库或样本之前，应先确认 CPU、模块、软件版本和程序接口，不能把示例直接当作整机控制程序。

本文原发表于2018年3月15日；2026年9月11日补充文字说明、适用边界与资料入口。下方保留原文教学配图，属于历史功能示例，不代表高威中正的客户交付案例或当前版本的完整操作步骤。

一、GX Works3、MELSOFT Library 与 FB 有什么关系？

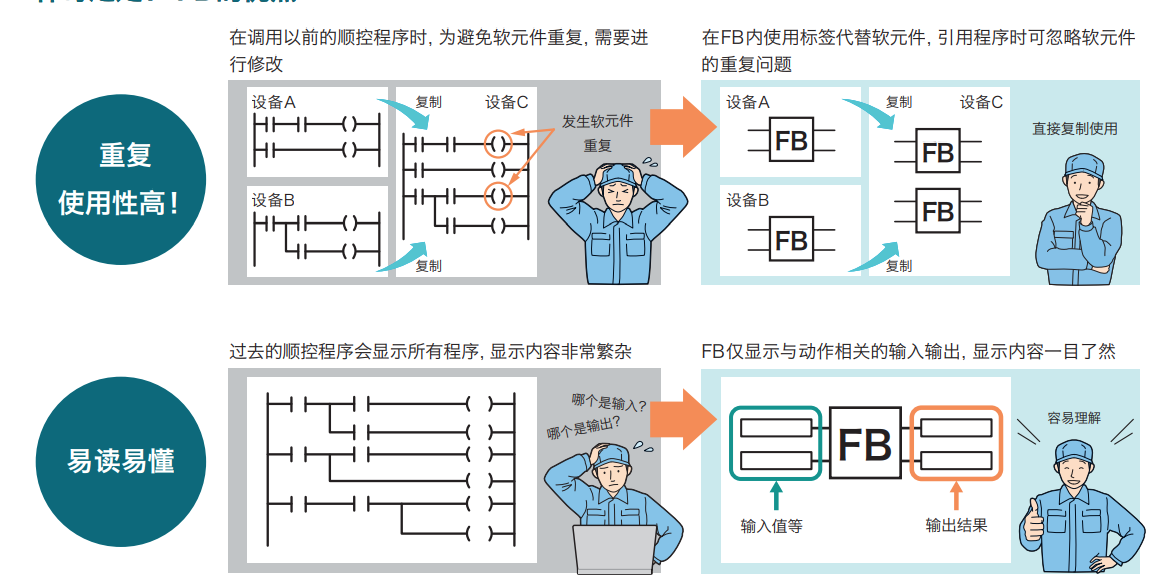

GX Works3 是三菱 MELSEC iQ-F 系列使用的工程软件。FB 是将重复使用的控制逻辑封装为程序部件的方式，通过清楚的输入、输出和内部逻辑，帮助工程人员复用与维护程序。三菱官方资料说明，GX Works3 支持用户定义功能块以及全局、局部和模块标签。

原文所说的 MELSOFT Library，是供工程项目参考或调用的程序部件与样本资料。实际选用时，应查阅该库随附说明，核对支持对象、版本和调用条件；不要假设所有库都已安装，或每个 iQ-F 型号都支持同一个 FB。

二、原文三个功能示例分别解决什么问题？

1. 动作次数统计与维护提醒

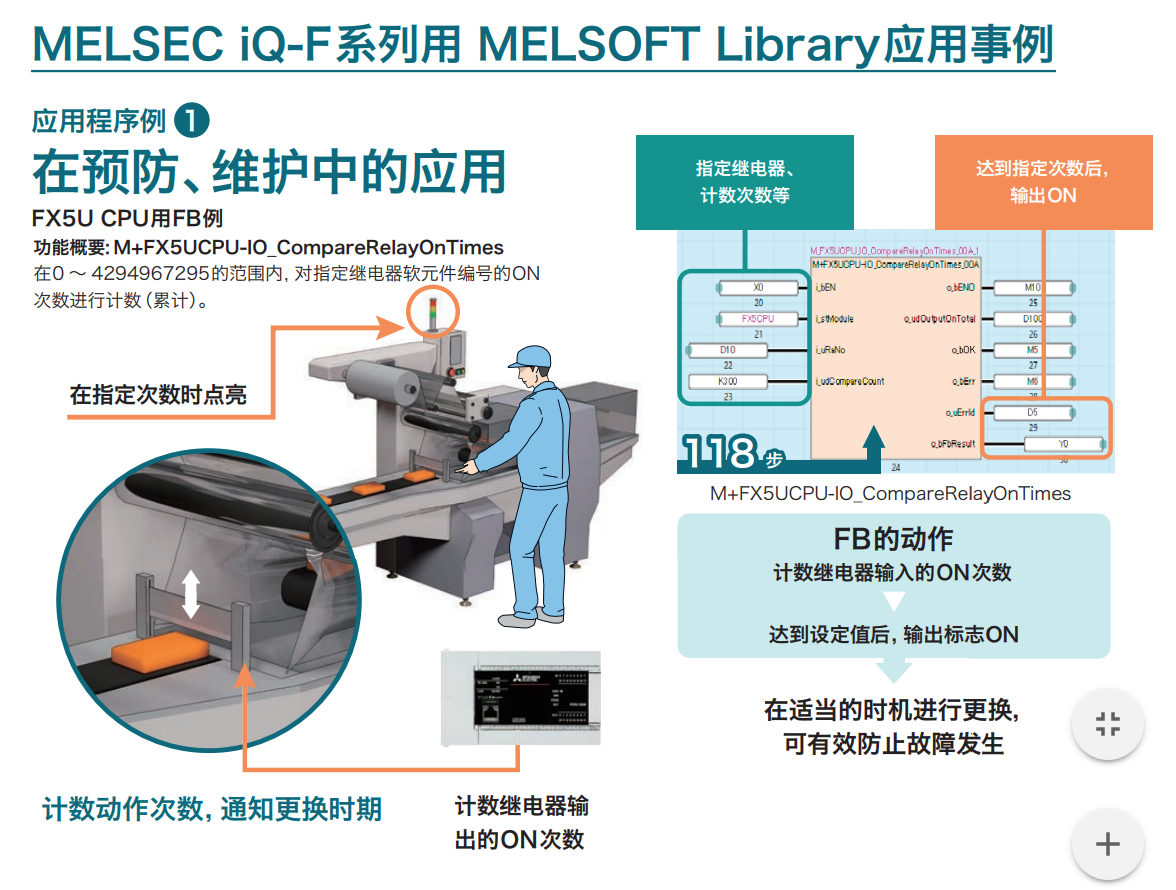

第一张应用图以 FX5U CPU 的功能块为例，对指定对象的动作次数进行累计，在达到设置条件时给出提示。它展示的是维护提醒思路，不是寿命预测保证。实际阈值应结合器件资料、负载、工作环境和维护记录确定，不能仅凭累计次数判断设备是否安全。

2. 前后轴定位动作的条件衔接

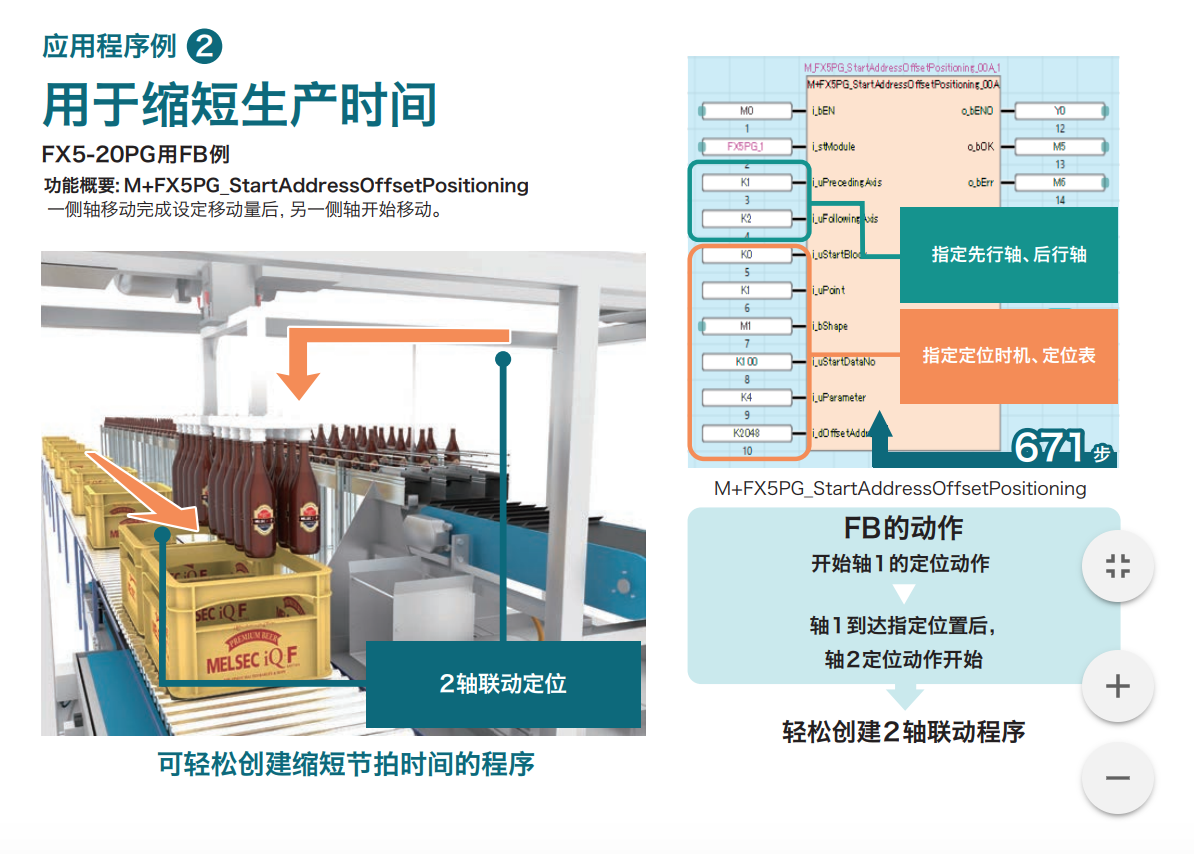

第二张图是 FX5-20PG 的示例：先行轴达到规定位置条件后，再启动后行轴的定位动作。关注点是工序衔接与启动条件；不能据此推断为任意两轴的连续同步插补，也不能把图中的程序步数直接换算成设备节拍提升。

3. SLMP 通信读写程序的封装

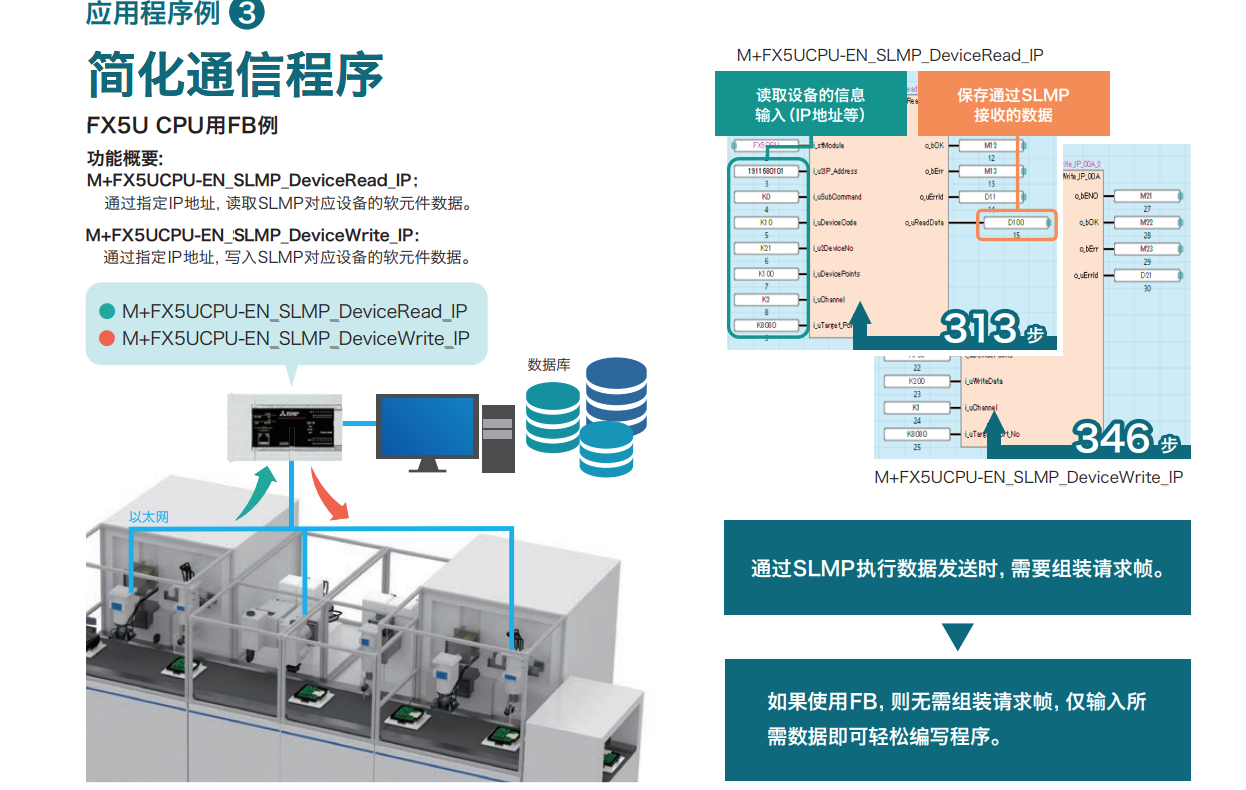

第三张图展示 FX5U CPU 通过相应功能块，按指定地址读写支持 SLMP 的设备数据。程序复用并不等于网络即插即用：仍需核对对端设备、网络设置、目标数据范围、异常处理与访问权限。未经评估，不应向运行设备写入数据或将控制网络直接暴露到公网。

三、选用 FB 前，建议准备哪些资料？

硬件与软件：CPU 完整型号、扩展模块型号、GX Works3 版本，以及所用库或样本的名称和版本。

工艺与接口：希望复用的动作、输入输出定义、启动和完成条件、异常状态及与原程序的接口。

验证与维护：保留现有程序备份和版本记录，由具备相应能力的人员在受控条件下验证。FB 不能替代整机安全回路、联锁设计和现场验收。

四、官方资料与选型咨询

功能与版本说明请优先查阅三菱 GX Works3 官方功能介绍及MELSEC iQ-F 官方手册目录。具体模块和 FB 的使用限制以对应手册为准，本文不替代编程手册。

如需核对 PLC 与模块选型，可先查看PLC 产品分类，再通过高威中正技术咨询入口提供完整型号、模块清单及功能需求。只需分享获准提供的非涉密资料，无须上传客户完整生产程序。
