教你如何对三菱PLC进行选型

文章出处:责任编辑:查看手机网址
扫一扫!教你如何对三菱PLC进行选型扫一扫!
人气:-发表时间:2015-04-22 16:40【

教你三菱plc的选型办法

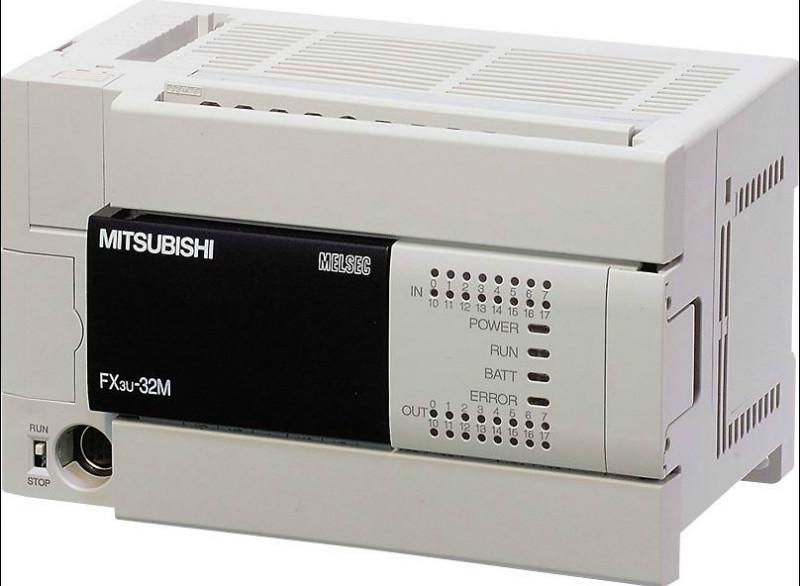

三菱PLC选型

1、剖析被控目标并提出操控需求

具体剖析被控目标的技术进程及作业特色,了解被控目标机、电、液之间的合作,提出被控目标对三菱PLC操控体系的操控需求,断定操控方案,拟定规划任务书。

2、怎么断定三菱plc的输入/输出设备

依据体系的操控需求,断定体系所需的悉数输入设备(如:按纽、方位开关、转换开关及各种传感器等)和输出设备(如:接触器、电磁阀、信号指示灯及其它执行器等),然后断定与三菱PLC有关的输入/输出设备,以断定PLC的I/O点数。

3、怎么挑选三菱PLC

三菱 PLC挑选包含对三菱PLC的机型、容量、I/O模块、电源等的挑选

4、三菱plc分配I/O点并规划三菱PLC外围硬件线路

1.分配I/O点

画出PLC的I/O点与输入/输出设备的衔接图或对应联系表,该有些也可在

第2步中进行。

2.规划PLC外围硬件线路

画出体系其它有些的电气线路图,包含主电路和未进入PLC的操控电路等。由PLC的I/O衔接图和PLC外围电气线路图构成体系的电气原理图。到此为止体系的硬件电气线路现已断定。

5、三菱plc程序规划

1. 程序规划

依据体系的操控需求,选用适宜的规划办法来规划三菱PLC程序。程序要以满意体系操控需求为主线,逐个编写实现各操控功用或各子任务的程序,逐渐完善体系指定的功用。除此之外,程序通常还应包含以下内容:

1)初始化程序。在三菱PLC上电后,通常都要做一些初始化的操作,为启动作必要的预备,防止体系发作误动作。初始化程序的主要内容有:对某些数据区、计数器等进行清零,对某些数据区所需数据进行恢复,对某些继电器进行置位或复位,对某些初始状况进行显示等等。

2)检测、故障诊断和显示等程序。这些程序相对独立,通常在程序规划基本完成时再增加。

3)维护和连锁程序。维护和连锁是程序中不行短少的有些,有必要仔细加以考虑。(http://www.diangon.com/版权所有)它可以防止因为非法操作而导致的操控逻辑混乱。

2. 程序模仿调试

程序模仿调试的基本思想是,以便利的办法模仿发生现场实践状况,为程序的运行创造必要的环境条件。依据发生现场信号的办法不同,模仿调试有硬件模仿法和软件模仿法两种办法。

1)硬件模仿法是运用一些硬件设备(如用另一台PLC或一些输入器材等)模仿发生现场的信号,并将这些信号以硬接线的办法连到PLC体系的输入端,其时效性较强。

2)软件模仿法是在三菱PLC中别的编写一套模仿程序,模仿供给现场信号,其简单易行,但时效性不易确保。模仿调试进程中,可选用分段调试的办法,并使用编程器的监控功用。

6、三菱plc硬件施行

硬件施行方面主要是进行操控柜(台)等硬件的规划及现场施工。主要内容有:

1) 规划操控柜和操作台等有些的电器布置图及装置接线图。

2) 规划体系各有些之间的电气互连图。

3) 依据施工图纸进行现场接线,并进行具体查看。

因为程序规划与硬件施行可一起进行,因而三菱PLC操控体系的规划周期可大大缩短。

7、三菱plc联机调试

联机调试是将通过模仿调试的程序进一步进行在线统调。联机调试进程应按部就班,从三菱PLC只衔接输入设备、再衔接输出设备、再接上实践负载等逐渐进行调试。如不符合需求,则对硬件和程序作调整。通常只需修      改部份程序即可。

悉数调试结束后,交付试运行。通过一段时间运行,假如作业正常、程序不需要修正,应将程序固化到EPROM中,以防程序丢掉。
