第四轴转台改造前，老机床需要确认哪些接口条件？
很多客户在咨询三轴加工中心升级四轴时，第一句话通常是：“我的机床能不能加第四轴？”
这个问题不能只看机床品牌，也不能只看系统是发那科、三菱、兄弟机还是其他数控系统。真正决定能否改造的，往往是现场接口条件、机床电柜空间、I/O点位、通讯方式、转台规格和加工需求。
如果只是做分度加工、侧面加工、圆周孔加工或多面加工，很多老旧三轴加工中心可以评估外挂第四轴方案。外挂方案通常不需要更换整台机床，也不一定需要原厂昂贵的第四轴扩展包，但改造前必须把接口条件确认清楚。
一、先确认机床系统型号
不同CNC系统支持的外部控制方式不一样。常见需要确认的信息包括：
1. CNC系统品牌，例如发那科、三菱、兄弟机、西门子、新代、维宏等。
2. 系统具体型号和版本。
3. 是否有可用M代码输出。
4. 是否有RS232串口、网口或其他通讯接口。
5. 是否可以读取或写入外部信号。
6. 现场是否允许简单配合PLC或参数设置。
有些客户只说“我是发那科系统”，这还不够。发那科不同型号、不同年份、不同机床厂家配套方式都可能不一样。最好能提供系统面板照片、机床铭牌和电柜内部照片。
二、确认是否有可用M代码
外挂第四轴经常需要通过M代码触发外部动作。例如程序运行到某一步，CNC输出一个M代码信号，外部第四轴控制器收到信号后让转台旋转到指定角度，完成后再反馈给机床继续加工。
这种方式适合很多分度加工场景，例如：
1. 转到0度加工一个面。
2. 转到90度加工第二个面。
3. 转到180度加工第三个面。
4. 转到270度加工第四个面。
5. 或者按客户工艺要求转到指定角度。
所以在改造前，要确认机床有没有空余M代码可以使用，M代码是否能输出稳定信号，以及是否方便让机床程序等待第四轴完成定位。
三、确认I/O点位是否足够
I/O点位是外挂第四轴改造中非常重要的一项。简单理解，I/O点位就是机床和外部控制器之间传递信号的通道。
常见信号包括：
1. 启动旋转信号。
2. 定位完成信号。
3. 报警信号。
4. 转台刹车夹紧信号。
5. 转台刹车松开信号。
6. 安全互锁信号。
7. 急停或故障联锁信号。
如果机床I/O点位比较充足，普通I/O触发方案可以评估。如果机床I/O点位紧张，或者客户希望减少接线复杂度，就可以进一步评估RS232外挂四轴、TCP/IP网口方案或其他更少占用点位的方案。
四、确认RS232或通讯接口
对于角度经常变化、加工品种较多的客户，RS232外挂四轴方案会比单纯I/O预设角度更灵活。
RS232方案的特点是可以通过通讯传递角度指令，适合以下情况：
1. 客户希望实现任意角度定位。
2. 产品种类多，角度经常变化。
3. 不希望每个角度都通过很多I/O点位来实现。
4. 希望后续调整程序更方便。
5. 需要减少电柜接线复杂度。
但是否能用RS232，也要看机床是否有可用串口、系统是否允许通讯、现场程序和操作习惯是否适合。
五、确认电柜空间和安装位置
外挂第四轴不是把控制器随便放在机床外面就可以。实际项目中，轴卡控制器、伺服驱动器、继电器、接线端子和电源通常需要安装在机床后方或侧面的电气柜内。
这里要注意两点：
第一，轴卡控制器本身体积不大，通常只是一个小型控制模块，不是大型控制箱。它一般安装在电柜内部，负责和CNC系统、伺服驱动器、I/O信号或通讯接口配合。
第二，伺服驱动器、电源和接线端子也需要合理布置。电柜空间太小、散热不好、线槽不足，都会影响后期稳定性和维护。
所以客户最好提供电柜内部照片，包括空余安装位置、线槽、端子排、伺服驱动区域和电源区域。

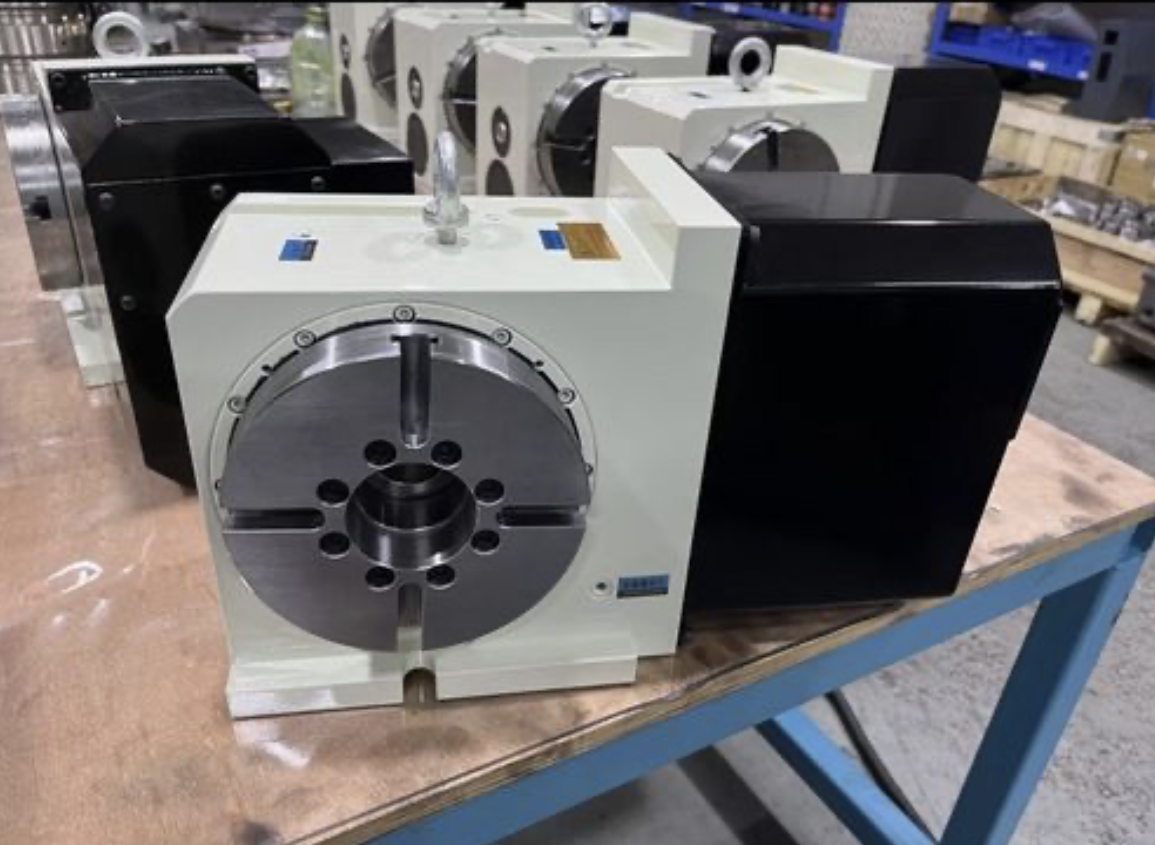

六、确认转台刹车和定位需求
第四轴转台不是只要能转就行，还要看定位后是否需要刹车夹紧。对于侧面铣削、钻孔、攻牙等加工，转台定位后通常需要保持稳定。
改造前需要确认：
1. 转台是否带气动刹车或液压刹车。
2. 现场是否有稳定气源。
3. 刹车松开和夹紧是否需要反馈信号。
4. CNC程序是否需要等待刹车完成。
5. 工件重量和切削力是否适合当前转台规格。
如果忽略刹车控制，转台在加工时可能产生定位不稳、震动、精度下降等问题。
七、确认加工方式：分度还是联动
外挂第四轴方案更适合分度定位加工，也就是转台先转到某个角度并锁紧，然后XYZ三轴进行加工。加工完成后，转台再转到下一个角度。
如果客户需要X、Y、Z、A四轴同时连续插补，做复杂曲面、叶轮、连续曲线或高自由度空间加工，那就属于联动四轴应用，不能简单用普通外挂分度方案替代。
因此，改造前要把工艺说清楚：
1. 是固定角度分度加工，还是连续四轴联动？
2. 每个零件需要转几个角度？
3. 角度是否固定，还是经常变化？
4. 工件重量和外形尺寸是多少？
5. 加工时切削力大不大？
只有这些信息清楚，才能判断采用I/O、RS232、网口方案，还是必须评估原厂联动四轴方案。
八、客户需要准备哪些资料？
如果想快速判断一台老机床是否适合外挂第四轴改造，建议准备以下资料：
1. 机床品牌和型号。
2. CNC系统品牌和具体型号。
3. 机床面板照片。
4. 电柜内部照片。
5. 现有I/O点位和端子情况。
6. 是否有RS232串口或网口。
7. 工件尺寸、重量和加工内容。
8. 需要第4轴还是第5轴。
9. 是否需要气动刹车。
10. 希望采用分度加工还是联动加工。
资料越完整，方案判断越快，也越能避免后期返工。
九、高威中正可以提供什么支持？
高威中正可围绕三轴加工中心升级四轴、外挂第四轴、数控转台改造、第四轴控制器、伺服驱动和接口方案提供评估支持。
我们可以根据客户的机床系统、现场接口、转台规格和加工要求，协助判断：
1. 是否适合外挂第四轴方案。
2. 采用I/O触发、RS232通讯还是网口方案。
3. 轴卡控制器、伺服驱动器和转台如何配套。
4. 电柜安装和信号接线需要注意什么。
5. 是否需要刹车控制、报警反馈和安全互锁。
6. 是否必须考虑原厂联动四轴方案。
如果你正在评估老旧三轴加工中心加装第四轴，可以把机床型号、系统照片、电柜照片、工件尺寸和加工要求发给我们。我们会先判断接口条件是否具备，再给出适合的改造方向。
