机床加装第四轴转台前，必须确认的6项参数

许多使用多年的3轴加工中心，机械状态依然良好，但在侧孔加工、多面铣削、等分孔位和重复角度定位等工序上效率有限。加装数控转台第四轴，通常可以减少重复装夹，让原有机床承担更多旋转分度加工任务。

不过，第四轴转台并不是只看工作台直径就能确定。无论采用原厂伺服扩展，还是使用第三方外挂第四轴控制器，都应在安装前把机床空间、工件和控制条件确认清楚。以下6项信息，是做方案和报价前最值得先准备的内容。

1. 机床工作台尺寸与X、Y、Z行程

首先确认机床工作台的长宽、T型槽位置，以及实际可用的X、Y、Z轴行程。转台装上以后，还要预留夹具、尾座和工件的空间，不能只看转台本体能否放下。

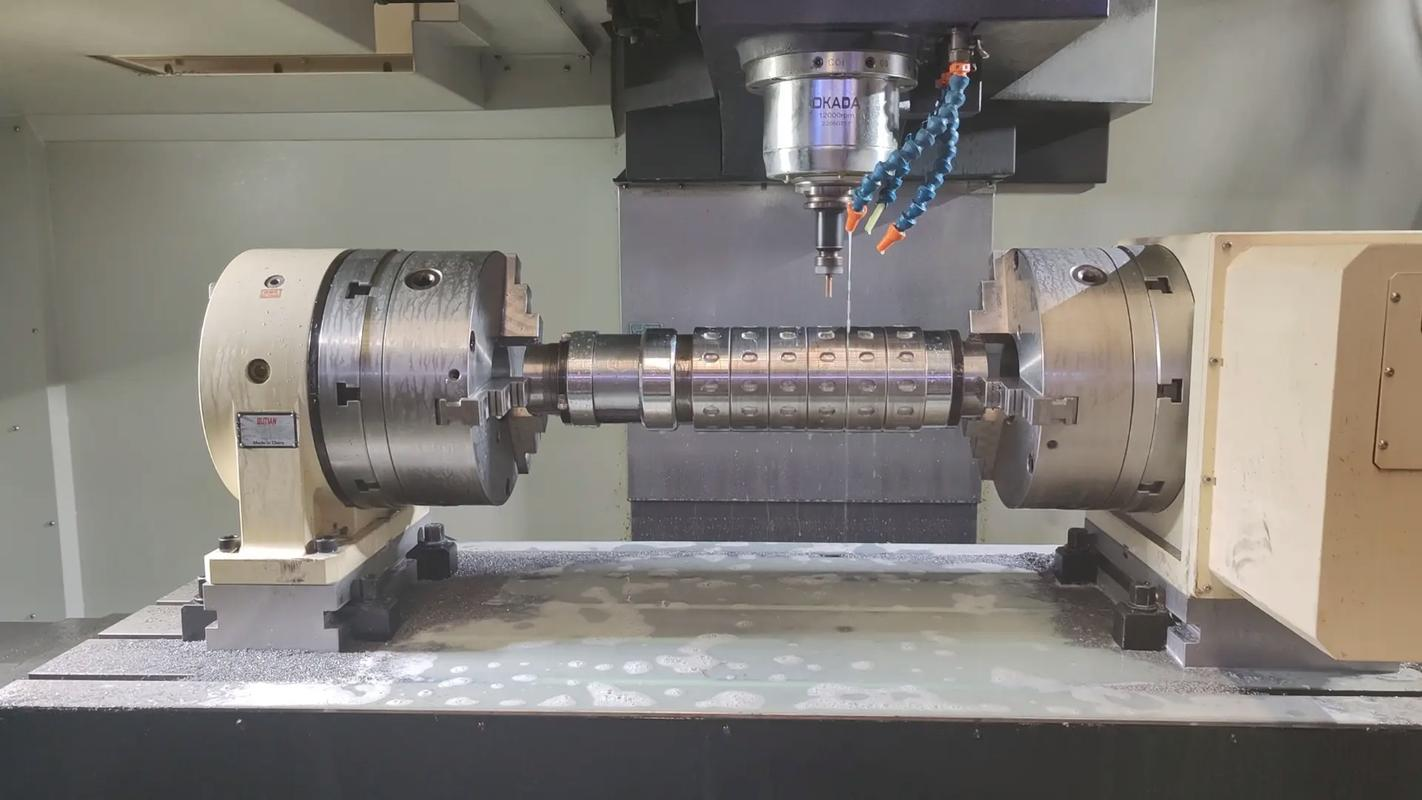

特别是加工较长轴类零件时，尾座和工件会占用更多X轴或Y轴空间。还应检查主轴到工作台的距离，避免转台中心高度、夹具高度或工件高度影响刀具接近。

2. 工件尺寸、重量和装夹方式

转台选型最终要服务于工件。建议准备工件图纸、照片或简单草图，并提供最大直径、长度、重量和材料。

如果工件重心偏离转台中心，或者需要使用较长夹具，实际受力会明显增加。此时除了转台工作台直径，还需要综合考虑承载能力、中心高度、刹车或夹紧方式，以及机床工作台的允许负载。

3. 需要加工的面和分度角度

应明确第四轴要完成什么工序，例如：

- 四面或六面钻孔；

- 侧孔、侧面铣削；

- 法兰孔、圆周等分孔加工；

- 多工位重复分度；

- 需要在指定角度停留后继续X、Y、Z加工。

对于这类固定角度分度任务，外挂第四轴控制器通常是较实用的改造方式。但如果工艺要求X、Y、Z与A轴持续同步联动，则需要单独评估原机数控系统、伺服轴配置和程序功能，不能仅凭机床品牌判断。

4. 数控系统型号和可用信号方式

请提供机床完整的数控系统型号，例如FANUC、三菱、兄弟等，并尽量提供系统面板和电柜照片。

外挂第四轴的触发与配合方式，可能涉及RS232串口、I/O信号、以太网或其他机床接口。不同系统、不同机床厂家的接线和程序方式并不完全相同，因此需要根据实际控制系统、现有接口和操作流程确认。

5. CNC电柜内是否有安装空间

外挂轴控制硬件通常安装在机床电柜内，转台则安装在机床工作台上。电柜照片能够帮助确认导轨空间、走线位置、可用电源和安全隔离条件。

控制器本身通常比伺服驱动器小得多，但仍需要合理安装、通风和可靠接地。没有确认控制方式和安全要求之前，不建议先改动机床原有线路。

## 6. 先确认方案，再确定转台型号

建议在询价时一次提供以下资料：

- 机床品牌、型号和大致年份；

- 数控系统型号；

- 工作台尺寸与X、Y、Z行程；

- 工件图纸、最大尺寸和重量；

- 需要加工的工序与分度角度；

- 机床工作台和电柜内部照片。

这些资料齐全后，才能更准确地判断适合单轴第四轴转台还是四五轴转台组合，是否需要尾座、刹车或特定控制方式，以及外挂控制方案是否适合当前工艺。

常见问题

问：所有3轴机床都可以直接加装第四轴吗？

不一定。机床的工作台空间、负载、主轴间隙、数控系统和电柜条件都需要确认。机械上能放下转台，并不代表控制和加工空间一定合适。

问：外挂第四轴能做哪些加工？

它比较适合固定角度分度、多面加工、侧孔和圆周孔等任务。是否适合连续四轴联动，需要根据原机控制系统和工艺另行评估。

问：咨询第四轴改造时需要提供什么？

准备机床型号、系统型号、工件资料、加工要求和电柜照片，可以明显提高方案确认效率。

如需为现有3轴加工中心匹配数控转台第四轴或外挂控制方案，可提供上述资料，由技术人员结合实际机床和工艺进行初步评估。
