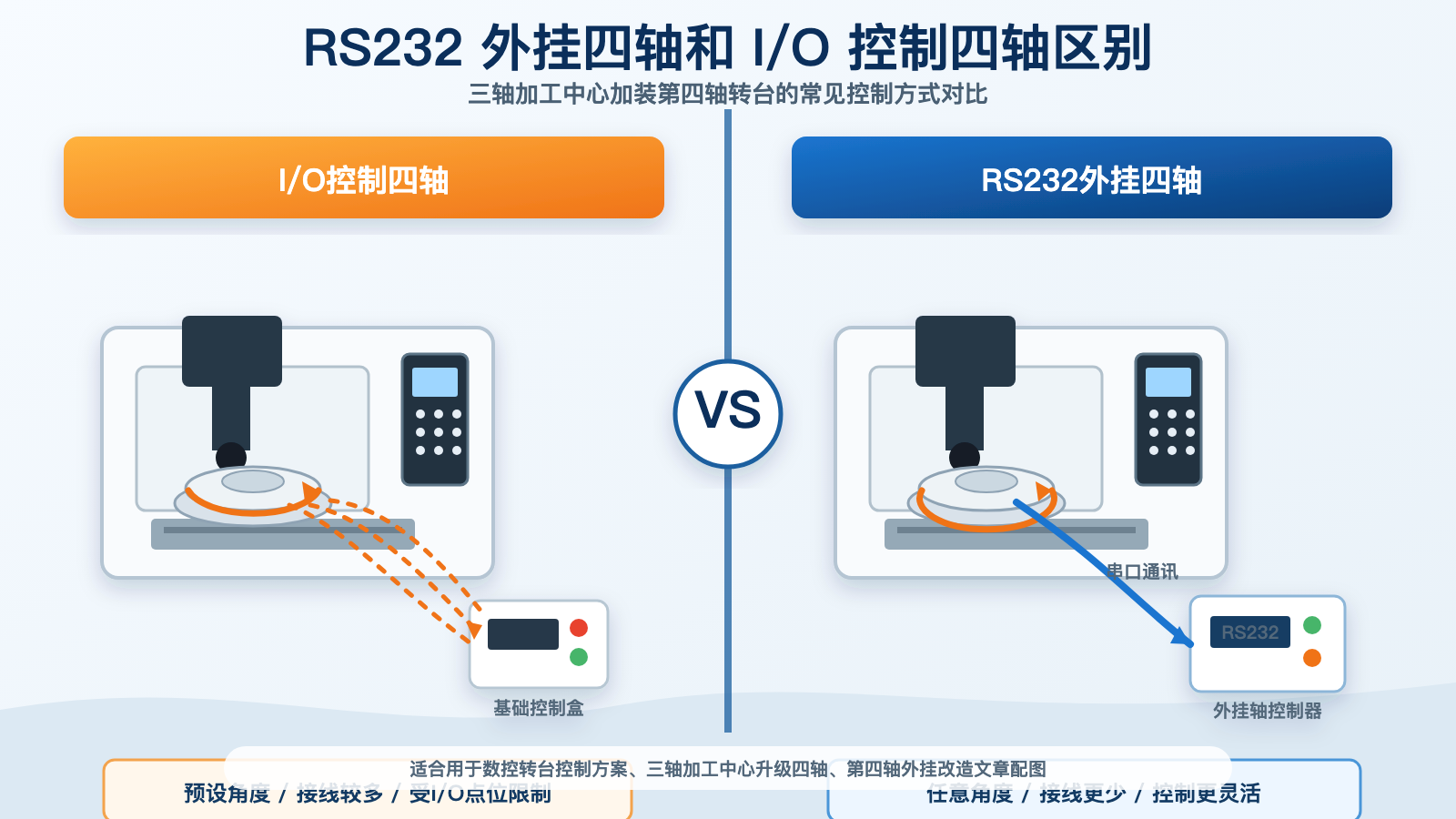

RS232外挂四轴和I/O控制四轴有什么区别？
一、先说结论：RS232更适合角度灵活的外挂四轴应用
很多客户在三轴加工中心加装第四轴转台时，会听到两种常见说法：一种是 I/O 控制四轴，另一种是 RS232 外挂四轴。
这两种方式都可以用于转台控制，但适合的场景不一样。
简单来说：
1. I/O 控制方式更适合动作简单、角度固定、预算敏感的场景。
2. RS232 串口方案更适合需要任意角度定位、减少接线复杂度、提高操作灵活性的场景。
3. 如果客户只是偶尔转几个固定角度，I/O 方案可以评估。
4. 如果客户经常更换角度、加工产品变化较多，RS232 外挂四轴通常更有优势。
所以，选择 I/O 还是 RS232，不是看哪一种名字更高级，而是要看机床系统、加工方式、角度变化频率、I/O 点位情况和现场操作习惯。
二、什么是I/O控制四轴？
I/O 控制四轴，是通过机床的输入输出点来控制转台动作。简单理解，就是 CNC 系统通过信号点告诉外部控制器执行某个动作，比如启动、停止、夹紧、松开或转到预设角度。
这种方式的优点是结构比较直接，适合一些动作固定、角度变化不多的加工场景。
I/O 控制方式常见特点包括：
1. 通过机床 I/O 点位传递控制信号。
2. 部分角度需要提前在控制器、手轮或触摸屏上设置。
3. 适合固定角度或少量角度切换。
4. 对一些简单分度加工场景比较容易理解。
5. 方案成本通常比较容易控制。
但是，I/O 控制方式也有明显限制。如果机床 I/O 点位不足，或者客户希望频繁改变角度，操作就会变得比较麻烦。接线越多，后期排查故障也越麻烦。
三、I/O控制四轴适合哪些场景？
I/O 控制方式不是不能用，而是更适合简单场景。
比如：
1. 一个工件只需要固定几个角度。
2. 角度长期不变，很少调整。
3. 加工动作比较简单。
4. 机床 I/O 点位足够。
5. 客户预算比较敏感。
6. 现场对操作灵活性要求不高。
举例来说，如果一个零件长期只需要 0 度、90 度、180 度、270 度四个角度，产品也比较稳定，那么 I/O 控制方案可以作为一种基础方案评估。
但如果客户每天加工不同产品，角度经常变化，或者希望程序里更灵活地控制转台角度，就需要进一步评估 RS232 串口或其他控制方式。
四、什么是RS232外挂四轴？
RS232 外挂四轴，是通过串口或 USB 转串口等方式，让 CNC 系统与外部转台控制器进行通讯。CNC 系统可以通过指令让转台旋转到指定角度，实现分度、定位和固定角度加工。
相比 I/O 控制，RS232 方案最大的优势是更灵活。
RS232 外挂四轴常见特点包括：
1. 可以通过串口接收 CNC 指令。
2. 可实现任意角度定位。
3. 操作方式比传统 I/O 更灵活。
4. 接线和零配件相对更少。
5. 最多只需占用 CNC 一个 I/O 输入点。
6. 可配合坐标循环和就近定位，缩短定位时间。
7. 可进行角度补偿，提高转台定位精度。
8. 可结合 PLC 和宏程序做安全保护逻辑。
对于三轴加工中心加装第四轴来说，如果客户希望低成本获得实用的分度定位能力，RS232 外挂四轴就是很值得评估的一种方式。
五、RS232相比I/O主要优势在哪里？
RS232 外挂四轴和 I/O 控制四轴的区别，可以从几个方面理解。
第一，角度控制更灵活。I/O 方式通常更依赖预设角度，而 RS232 方案可以更方便地实现任意角度定位，适合加工角度经常变化的零件。
第二，接线相对简单。I/O 方式可能需要多个输入输出点位，接线较多；RS232 方案通常通过通讯方式传递角度指令，零配件和接线复杂度相对更低。
第三，受 I/O 点位限制更小。很多老旧三轴加工中心 I/O 点位并不宽裕，如果再加转台控制、夹紧检测、安全信号，点位很容易紧张。RS232 方案通常不需要大量占用 I/O 点位。
第四，操作更适合多品种加工。如果客户加工产品变化多，角度也经常改变，RS232 方案比单纯 I/O 方案更方便调整。
第五，后期维护更清晰。接线少、控制逻辑清楚，后期排查问题时通常更容易判断是通讯、参数、转台、伺服还是机床信号问题。
六、RS232方案是不是一定比I/O方案好？
不是。
RS232 方案更灵活，但并不代表所有机床都必须用 RS232。实际选型要看客户需求。
如果客户的需求非常简单，长期只做固定角度分度，加工品种也比较稳定，I/O 控制方式可能已经够用。
如果客户有以下需求，就更建议优先评估 RS232：
1. 角度经常变化。
2. 希望实现任意角度定位。
3. 机床 I/O 点位紧张。
4. 不希望外部配件和接线太复杂。
5. 希望程序控制更灵活。
6. 对转台定位效率和使用便利性要求更高。
所以，RS232 和 I/O 不是简单的谁替代谁，而是不同加工场景下的不同方案。
七、和TCP/IP网口方案有什么关系？
除了 I/O 和 RS232，还有一种更进一步的方式，就是 TCP/IP 网口外挂四轴方案。
TCP/IP 网口方案更强调尽量利用原 CNC 系统的硬件和软件功能，让四轴操作更接近原机床的 XYZ 三轴操作习惯。
它的优势通常包括：
1. 手动操作方式更接近原机床。
2. 不需要额外增加第三方手轮或触摸屏。
3. 不占用机床 I/O 点位。
4. 可减少 PLC 修改。
5. 转台位置和状态信息可在 CNC 系统界面显示。
6. 调试和维护更直观。
如果说 I/O 是基础控制方式，RS232 是更灵活的串口控制方式，那么 TCP/IP 网口方案更适合希望操作体验接近原生轴、不想占用 I/O 点位、并希望减少外部设备的客户。
具体采用哪一种方式，需要根据机床系统型号、接口条件、现场空间和加工要求综合判断。
八、客户应该怎么选？
可以按下面思路初步判断。
如果你的情况是：
1. 加工角度固定。
2. 产品长期稳定。
3. 预算敏感。
4. I/O 点位充足。
5. 对操作灵活性要求不高。
可以先评估 I/O 控制方案。
如果你的情况是：
1. 加工角度经常变化。
2. 需要任意角度定位。
3. 希望减少接线。
4. 机床 I/O 点位紧张。
5. 想让三轴加工中心更灵活地加装第四轴转台。
可以优先评估 RS232 外挂四轴方案。
如果你的情况是：
1. 希望操作方式尽量接近原机床。
2. 不想增加第三方手轮或触摸屏。
3. 不希望修改 PLC 或占用 I/O 点位。
4. 希望在 CNC 界面看到转台状态。
可以进一步评估 TCP/IP 网口方案。
九、改造前需要提供哪些资料？
如果想判断自己的机床适合 I/O、RS232 还是 TCP/IP 网口方案，建议先准备以下资料：
1. 机床品牌和型号。
2. CNC 系统品牌和型号，比如 Fanuc、三菱、兄弟、西门子、新代、维宏、宝元等。
3. 机床工作台尺寸。
4. 是否已有第四轴转台。
5. 转台规格、减速结构和夹紧方式。
6. 工件照片或图纸。
7. 工件重量和尺寸。
8. 需要加工的角度数量和变化频率。
9. 是否需要液压或气动夹紧。
10. 电气柜照片、操作面板照片和可用接口情况。
资料越完整，越容易判断哪种控制方式更合适，也能减少后续选型和调试中的反复沟通。
十、高威中正可以提供什么支持？
高威中正长期服务工业自动化和数控行业，可围绕三轴加工中心升级四轴/五轴提供方案评估和产品配套支持。
我们可以根据客户机床系统、加工需求和预算，协助评估：
1. 是否适合做外挂四轴。
2. 采用 I/O、RS232 还是 TCP/IP 网口控制方式。
3. 需要多大规格的第四轴转台。
4. 需要多大功率的伺服电机和驱动器。
5. 是否需要配合 PLC、宏程序或安全保护逻辑。
6. 现场安装和调试需要注意哪些问题。
如果你的三轴加工中心需要加装第四轴转台，但不确定用 I/O 控制、RS232 串口方案还是 TCP/IP 网口方案，可以先把机床资料和加工要求发给我们评估。
十一. 常见问题
问：RS232外挂四轴和I/O控制四轴最大的区别是什么？
答：最大的区别是控制方式不同。I/O 控制主要通过输入输出点控制转台动作，适合固定角度和简单动作；RS232 外挂四轴通过串口通讯传递指令，更适合任意角度定位和灵活分度加工。
问：I/O控制四轴是不是不能用？
答：不是。I/O 控制方式适合角度固定、动作简单、预算敏感的场景。如果客户加工产品稳定，角度变化少，I/O 方案可以评估。
问：RS232外挂四轴适合哪些客户？
答：RS232 外挂四轴适合角度经常变化、希望任意角度定位、希望减少 I/O 点位占用、希望接线更简单的客户。它适合三轴加工中心做分度、定位、圆周孔和固定角度加工。
问：RS232方案需要修改机床PLC吗？
答：要看具体机床和控制方式。部分项目可能需要 PLC 或宏程序配合安全保护逻辑，例如 Z 轴安全距离、转台到位确认、夹紧检测等。最终需要根据现场条件判断。
问：RS232和TCP/IP网口方案怎么选？
答：RS232 方案适合希望实现灵活角度控制、减少 I/O 接线的客户；TCP/IP 网口方案更适合希望保留原机床操作习惯、不增加第三方手轮或触摸屏、不占用 I/O 点位的客户。
问：外挂四轴能做四轴联动加工吗？
答：外挂四轴主要用于分度、定位和固定角度加工，不能简单等同于完整四轴联动。如果客户需要 X、Y、Z、A 多轴同时连续插补，需要单独评估原厂联动四轴或其他联动方案。
