三轴加工中心加装第四轴前，如何确认机床空间是否够用？
很多客户在选择第四轴转台时，先关注转台直径、承重和价格，却忽略了一个更基础的问题：机床内部空间是否足够。
第四轴能不能装，不只看工作台上能否放下转台。还要确认 Z 轴高度、X/Y 行程、工件长度、尾座位置、刀具长度和换刀空间。提前确认这些条件，可以避免买回去后发现工件碰门、刀具够不到或行程不足。
首先记录机床工作台的长、宽，以及 T 型槽宽度和间距。第四轴底座需要能稳定固定在工作台上，安装螺栓位置也要避开槽位限制。
转台不是越大越好。转台尺寸过大，会压缩工件和夹具的安装空间；尺寸太小，则可能无法满足工件重量和夹紧需求。选择时应根据工件直径、长度和加工方式综合判断。
安装第四轴后，工件中心高度会明显高于普通平面装夹。需要测量从工作台到主轴端面的最大距离，再减去以下空间：
第四轴中心高度
卡盘、夹具和工件高度
刀柄和刀具伸出长度
安全余量
如果 Z 轴空间不足，刀具无法接近工件上表面或侧面，即使转台能安装，也无法正常加工。

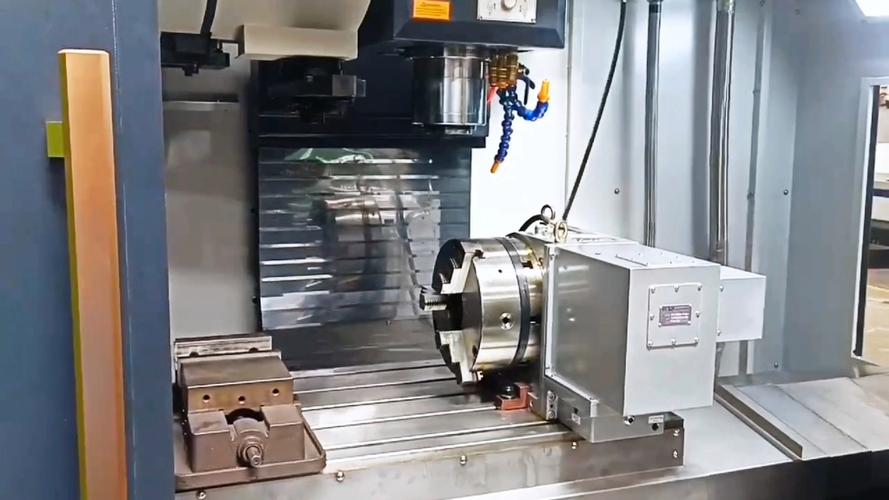

第四轴安装后，工件通常位于工作台中央或一侧。应确认 X、Y 轴行程能否让主轴覆盖工件两端、侧面和需要钻孔的位置。
对于长轴类工件，还要考虑尾座占用的空间。主轴移动到工件两端时，不能碰到尾座、卡盘或机床防护门。
短工件可直接使用卡盘、夹头或治具夹紧；较长的轴类工件通常需要尾座支撑。此时要测量：
工件总长度
卡盘夹持长度
尾座顶尖伸出距离
转台与尾座之间的可调范围
机床门开关和上下料空间
如果尾座占用空间过多，可能影响 X/Y 行程或导致机床门无法关闭。
第四轴和工件装入机床后，还要观察自动换刀时刀具是否会碰到工件、夹具或转台。加工过程中产生的切屑和冷却液，也不能长期堆积在转台夹具附近。
对于封闭式加工中心，建议在安装前拍摄机床内部照片，并提供工作台尺寸、行程和主轴到工作台距离，由技术人员协助判断。
外挂第四轴方案中，旋转台安装在机床工作台内，外部控制器或轴卡通常安装在机床后部的电气柜内，通过 RS232 或 I/O 信号与数控系统配合。
因此，除了机械安装空间外，还应确认电气柜是否有安装位置，以及机床系统是否具备合适的信号触发方式。
建议准备以下资料：
机床品牌、型号和数控系统型号
工作台长宽、T 型槽尺寸
X/Y/Z 三轴行程
主轴端面到工作台的最大距离
工件直径、长度和重量
是否需要尾座
机床内部和电气柜照片
希望加工的工序，例如分度钻孔、多面铣削或圆周加工
提前完成这些确认，才能选择更合适的第四轴转台、尾座和外挂控制方案，让三轴加工中心以更合理的成本增加旋转加工能力。
