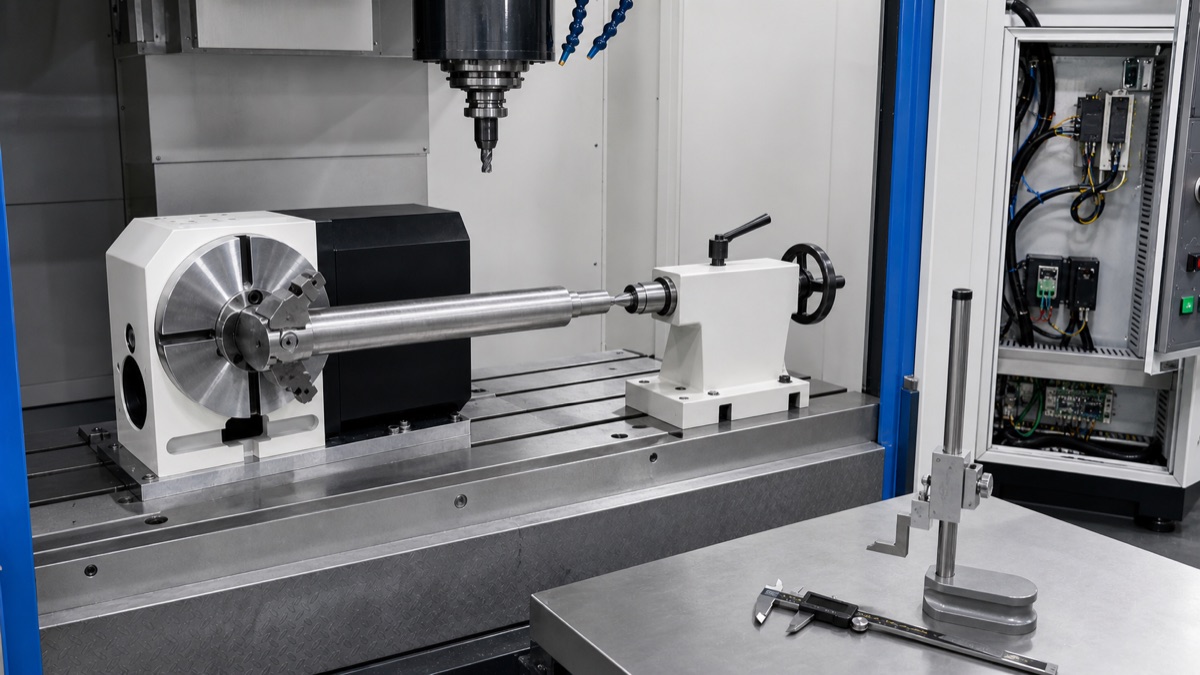

一、先说结论：四轴转台不能只按盘面直径选
很多客户给三轴加工中心加装第四轴时，首先会问：“我的机床应该配 170、200 还是 250 的转台？”
盘面直径当然重要，但它只是选型参数之一。真正决定四轴转台能不能稳定使用的，还包括工件重量、夹具重量、工件重心、切削扭矩、转台中心高、刹车方式、定位精度、机床空间和伺服控制方案。
简单来说，四轴转台选型至少要同时确认以下七项：
1. 机床工作台空间和主轴行程。
2. 工件、夹具的尺寸与总重量。
3. 转台盘面直径和中心高。
4. 切削扭矩、刹车刚性和工件悬伸。
5. 定位精度、重复定位精度和背隙。
6. 安装方向、尾座和夹紧方式。
7. 伺服功率、控制器和通讯方式。
如果只看直径和价格，很容易出现转台装得下但工件放不下、中心高不合适、重切削时刚性不足，或者转台与主轴、刀库、机床防护发生干涉等问题。
二、参数一：先确认机床工作台空间和主轴行程
选转台之前，首先要测量机床本身。
建议确认：
1. 工作台长、宽和 T 型槽尺寸。
2. 转台安装后剩余的有效加工空间。
3. 主轴端面到工作台的最大、最小距离。
4. X、Y、Z 三轴有效行程。
5. 转台旋转时是否会碰到机床防护、主轴或刀具。
6. 机床工作台允许承载重量。
7. 走线、气管、液压管和电机尾部所需空间。
需要特别注意的是，转台外形尺寸通常大于盘面直径。除了转台本体，还要预留伺服电机、接头、气管或液压管的空间。
如果加工的是长轴类工件，还要计算尾座、桥板、夹具和工件的总长度，不能只测转台本体能不能放在工作台上。
三、参数二：工件和夹具的重量必须一起计算
客户经常只提供工件重量，却忽略卡盘、夹具、桥板、尾座顶紧力等附加负载。
实际选型时，应计算：
总负载 = 工件重量 + 卡盘重量 + 夹具重量 + 连接板重量
除了总重量，还要看工件重心离转台盘面的距离。相同重量的工件，如果悬伸更长，对转台轴承、刹车和减速机构产生的力矩会更大。
因此，向供应商提供工件资料时，最好同时提供：
1. 工件最大直径、长度和重量。
2. 夹具或卡盘的尺寸和重量。
3. 工件装夹后的重心位置。
4. 水平安装还是立式安装。
5. 是否需要尾座支撑。
转台标称承载能满足，不等于实际切削一定稳定。重心、悬伸和切削力同样重要。
四、参数三：盘面直径和中心高要与工件、刀具匹配
盘面直径主要影响夹具安装空间和工件支撑范围。盘面过小，卡盘和夹具不好安装；盘面过大，则会占用机床行程、增加重量和成本。
中心高是从转台安装底面到旋转中心的距离。它会直接影响：
1. 工件最高位置是否超出主轴加工范围。
2. 刀具能否加工到工件中心和侧面。
3. 尾座中心是否能够与转台对齐。
4. 转台卧式或立式安装时是否发生干涉。
如果需要配尾座，转台和尾座中心高必须匹配。需要加桥板或特殊夹具时，也要把连接板厚度计算进去。
所以，选择 170、200、250 或更大规格转台时，不能只看工件直径，还要结合中心高、夹具和机床 Z 轴空间一起判断。
五、参数四：重切削要重点看扭矩、刹车和刚性
四轴转台有旋转扭矩，也有夹紧或刹车后的保持能力。分度到位以后，转台是否能够承受铣削力，和刹车刚性、减速结构、工件悬伸都有关系。
建议提供以下加工信息：
1. 工件材料，例如铝、钢、不锈钢或铸铁。
2. 主要加工方式，例如钻孔、铣槽、侧铣或重切削。
3. 最大刀具直径和预计切深。
4. 工件悬伸长度。
5. 加工时是否需要持续夹紧或液压刹车。
如果只是轻切削、钻圆周孔，和大直径刀具重铣侧面，对转台刚性的要求完全不同。
重切削应用不能只比较电机功率。转台机械结构、减速机构、轴承、刹车和夹具刚性都会影响最终效果。
六、参数五：精度要分清定位精度、重复精度和背隙
客户常说“我要高精度”，但高精度具体指什么，需要进一步确认。
四轴转台常见精度指标包括：
1. 定位精度：指转台旋转到目标角度时，与理论角度之间的误差。
2. 重复定位精度：指多次回到同一角度时，位置的一致性。
3. 反向间隙或背隙：指旋转方向改变时，机械传动产生的间隙。
4. 端面跳动和径向跳动：会影响工件装夹后的旋转精度。
如果主要做等分孔和固定角度加工，需要关注角度定位和重复定位。如果加工方向经常正反切换，还要重点关注背隙与补偿能力。
最终加工精度不仅由转台决定，还受到夹具精度、工件悬伸、伺服调试、刹车刚性、刀具和机床本身精度影响。
七、参数六：安装方向、卡盘和尾座要提前确定
同一台转台，可能采用立式、卧式或立卧两用安装。不同安装方式对承载、空间和夹具设计的要求不同。
常见场景包括：
1. 立式安装：适合盘类、法兰类工件和圆周孔加工。
2. 卧式安装：适合轴类工件、多面加工和配合尾座使用。
3. 桥板安装：适合一次装夹多个工件，但要计算桥板和夹具重量。
4. 卡盘装夹：要确认卡盘尺寸、连接孔和法兰结构。
5. 尾座支撑：适合长轴工件，要确认中心高和顶紧方式。
如果后期才决定卡盘、尾座或桥板，很可能造成安装孔位、中心高或空间不匹配。最好在转台选型阶段一起确认。
八、参数七：伺服功率、控制器和通讯方式必须配套
转台选好以后，还要匹配伺服电机、驱动器和控制方式。
伺服功率并不是越大越好。功率过小，可能导致加速慢、报警或定位不稳定；功率过大，则增加成本、占用电柜空间，并且仍然需要正确匹配转台减速比和惯量。
三轴加工中心加装外挂四轴，常见控制方式包括：
1. I/O 控制：适合角度固定、动作简单的应用。
2. RS232 串口控制：适合需要任意角度定位、减少接线和提高灵活性的应用。
3. TCP/IP 网口控制：适合希望操作接近原 CNC 系统、不增加第三方手轮、减少 I/O 占用的应用。
具体采用哪一种方式，要根据 Fanuc、三菱、兄弟、西门子、新代、维宏、宝元等 CNC 系统型号和现场接口判断。
如果客户需要 X、Y、Z、A 轴同时连续插补，就不能只按普通外挂分度方案选型，而要单独评估原生联动四轴、CNC 轴选件和 CAM 后处理。
九、三个常见选型场景
场景一：法兰或盘类零件圆周孔
这类应用通常以固定角度分度、钻孔和轻铣削为主。重点确认盘面直径、夹具安装空间、定位精度和程序需要的角度数量。
场景二：长轴工件多面加工
需要重点确认转台中心高、尾座中心高、工件长度、悬伸、卡盘和尾座支撑方式。机床 X 轴行程和主轴到工件的空间同样重要。
场景三：钢件侧面重铣
除了承载重量，还要重点评估切削扭矩、刹车刚性、工件悬伸、夹具强度和转台减速结构。不能只根据工件重量选择转台。
十、四轴转台选型资料清单
为了减少反复沟通，建议客户一次准备以下资料：
1. 机床品牌和完整型号。
2. CNC 系统品牌和型号。
3. 工作台长、宽、T 型槽和允许承载。
4. X、Y、Z 行程及主轴到工作台距离。
5. 工件图纸、照片、尺寸和重量。
6. 夹具、卡盘、桥板或尾座资料。
7. 工件材料和加工方式。
8. 需要的分度角度和定位频率。
9. 精度要求和允许误差。
10. 电气柜、操作面板和接口照片。
11. 可用电源和气压或液压条件。
12. 是否需要联动加工，还是只做分度定位。
资料越完整，越容易判断转台规格、伺服功率、刹车方式和控制方案，也能减少安装后出现干涉、刚性不足或控制不匹配的风险。
十一、高威中正可以提供什么支持？
高威中正可根据客户机床、工件和加工要求，协助评估三轴加工中心加装四轴或五轴的方案，包括：
1. 第四轴转台规格与中心高。
2. 伺服电机和驱动器功率。
3. I/O、RS232 或 TCP/IP 控制方式。
4. 外挂控制器和电气柜安装方式。
5. 卡盘、尾座、刹车和夹具配套。
6. 外挂分度方案与联动四轴的适用边界。
咨询电话：13516622411
手机：13516622411
邮箱：fsgowell@163.com
公司：佛山市高威中正电气技术有限公司
地址：广东省佛山市禅城区石湾镇街道美居国际建材博览中心3座401
网站：http://www.plc11.com
十二. 常见问题
问：四轴转台是不是越大越好？
答：不是。转台越大，占用机床空间和承载越多，成本也更高。应根据工件、夹具、中心高、切削扭矩、主轴空间和机床承载综合选型。
问：四轴转台选型只提供工件重量可以吗？
答：不够。还要提供夹具和卡盘重量、工件尺寸、悬伸、重心、材料和加工方式。相同重量的工件，重心和悬伸不同，对转台的力矩要求也不同。
问：转台中心高为什么重要？
答：中心高影响主轴和刀具能否加工到工件中心，也影响尾座匹配、夹具设计和机床空间。转台、尾座和工件装夹后的中心位置必须一起确认。
问：轻切削和重切削可以选择同样的转台吗？
答：不一定。重切削对刹车刚性、切削扭矩、减速结构、轴承和夹具强度要求更高，不能只比较承载重量或伺服电机功率。
问：外挂四轴需要修改机床 PLC 吗？
答：取决于控制方式和机床接口。部分 RS232 或 TCP/IP 方案可以减少 PLC 修改和 I/O 占用，但仍要根据现场设计到位确认、夹紧和安全互锁。
问：外挂四轴能直接使用四轴联动程序吗？
答：通常不能。外挂四轴主要用于分度、定位和固定角度加工。需要 X、Y、Z、A 轴同时连续插补时，应评估原生联动四轴、CNC 轴选件和对应 CAM 后处理。
